ECP・ALC簡易 納まり標準図CADデータダウンロード

ECPとALCの基準納まり図の簡略表現です。各メーカーのカタログより平均的な寸法を取って標準納まり図としてまとめたデータです。あくまで、基本設計段階の簡易表現としてご利用いただき、詳細設計では各メーカーの仕様を必ずご確認ください

下記より無料ダウンロード可能です

この他の
オフィス設計図で使えるCADデータはこちら
笠木（単線図）CADデータはこちら
水切・見切（単線図）CADデータはこちら

掲載情報一覧　外壁納まり標準図の種類

ECP

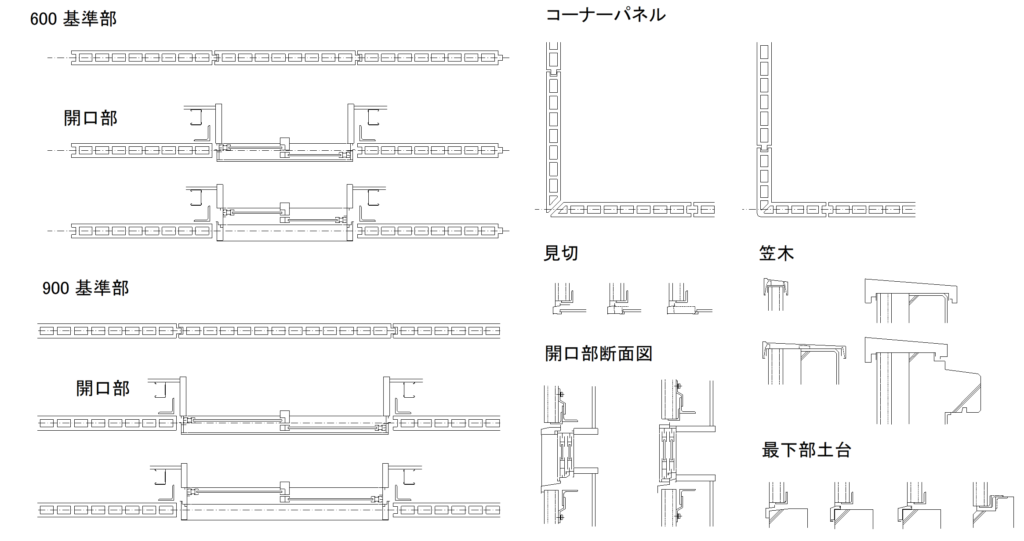

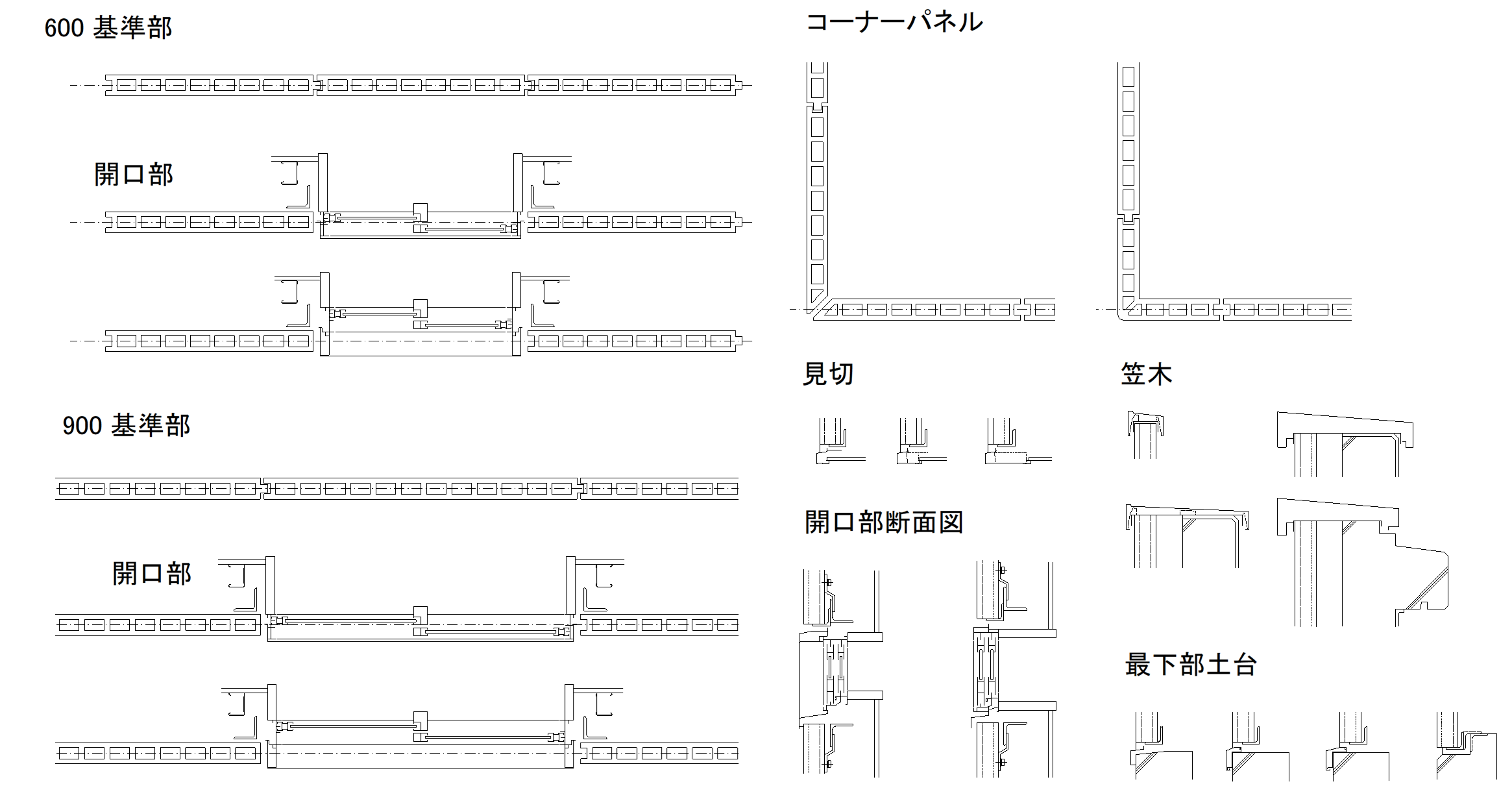

• ECP600基準部平面図
• ECP900基準部平面図
• ECP開口部平面図（アルミサッシ基本納まり単線簡略図）
• 開口部縦断面図
• ECPコーナーパネル
• 最上部笠木納まり（規格形材、曲物）
• 最下部土台水切納まり

ALC

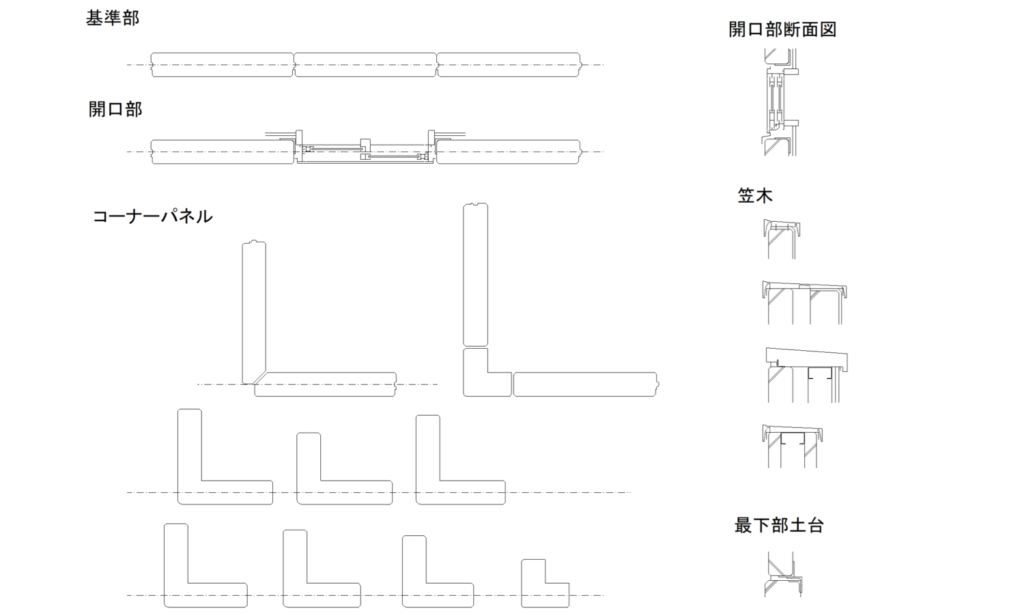

• ALC基準部平面図
• ALC開口部平面図（アルミサッシ基本納まり単線簡略図）
• 開口部縦断面図
• ALCコーナーパネル
• 最上部笠木納まり（規格形材、曲物）
• 最下部土台納まり

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです

本データは一般製品などを参照した参考用CADデータです。アスロックなど特定メーカーを正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください
