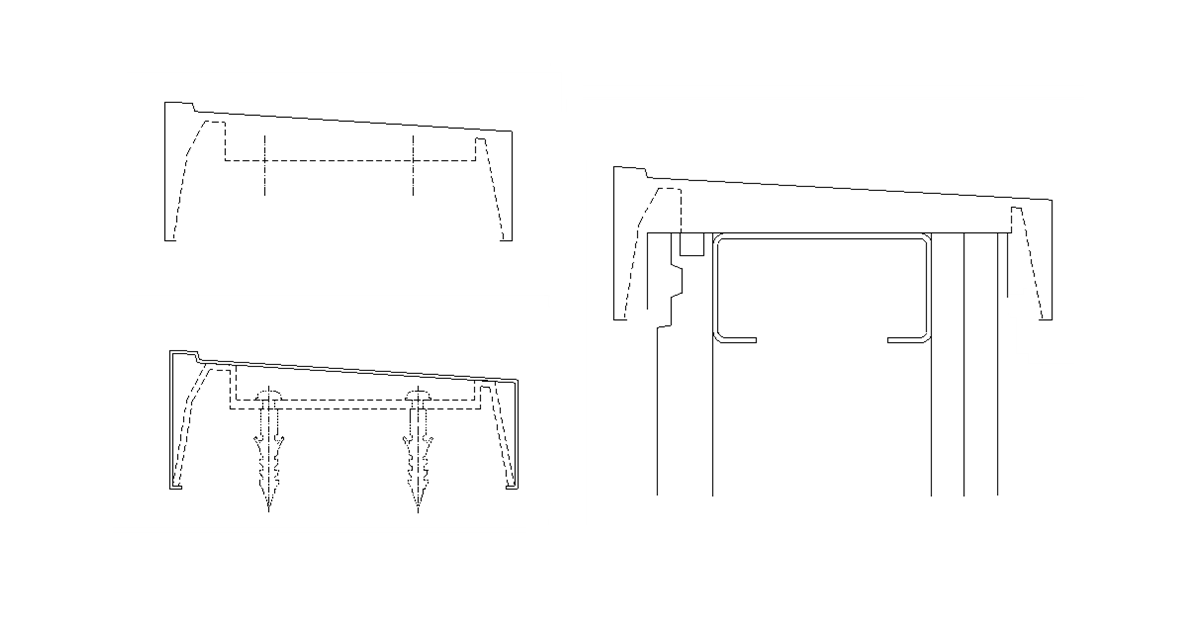

笠木（一般図・簡易図）・標準納まり図 CADデータダウンロード
本データは、各メーカー商品の一般的な出幅をもとに、笠木形状を一般化した汎用製品図と、簡略化した単線図CADデータです。金物メーカーの製品図が詳細すぎて図面が重くなる場合や、メーカーを特定せずに使用したい際にご活用ください
なお、標準図は一般的な参考納まりです。実施設計にあたっては、建物のスペックに合わせ防水納まり等の詳細を別途ご検討ください
合わせて使える
ビス・ボルト200種類以上のCADデータはこちら
掲載データ情報 笠木の種類・仕様一覧

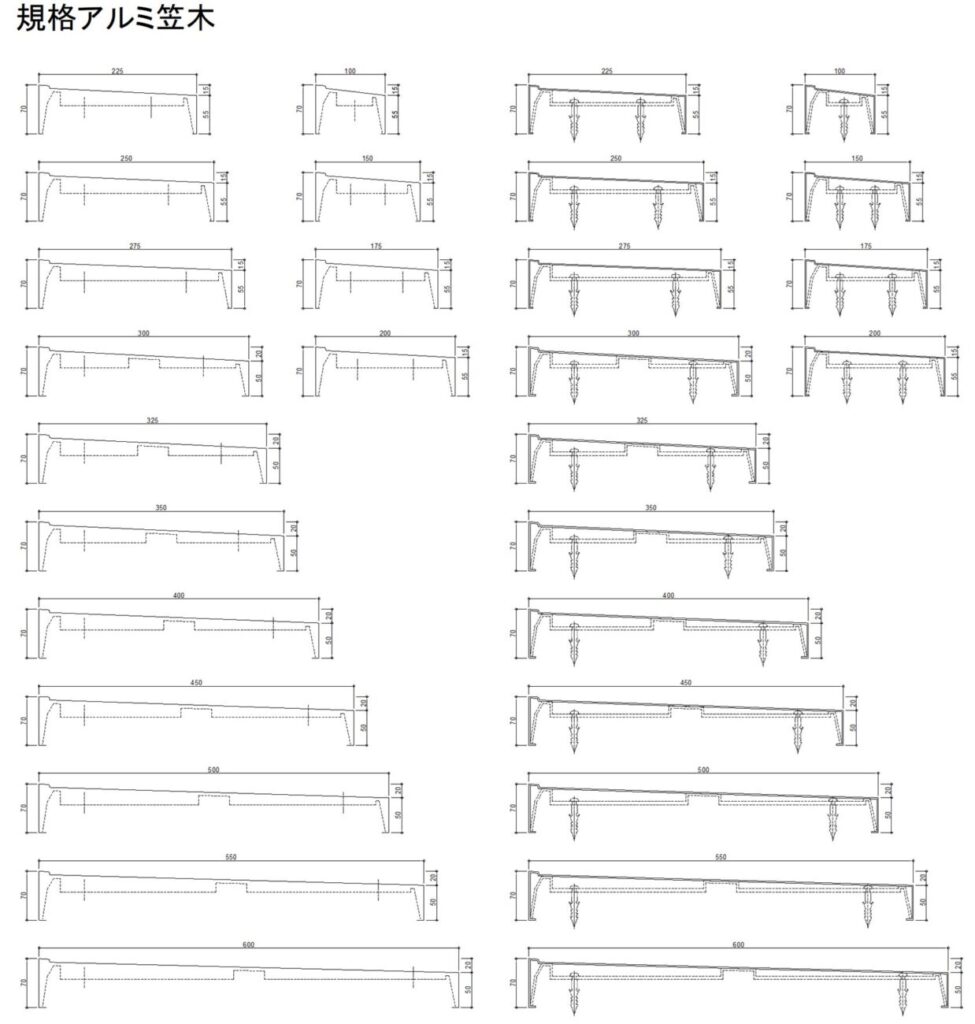

規格アルミ笠木（単線図／汎用詳細図）
- D100
- D150
- D175
- D200
- D225
- D250
- D275
- D300
- D325
- D350
- D400
- D450
- D500
- D550
- D600

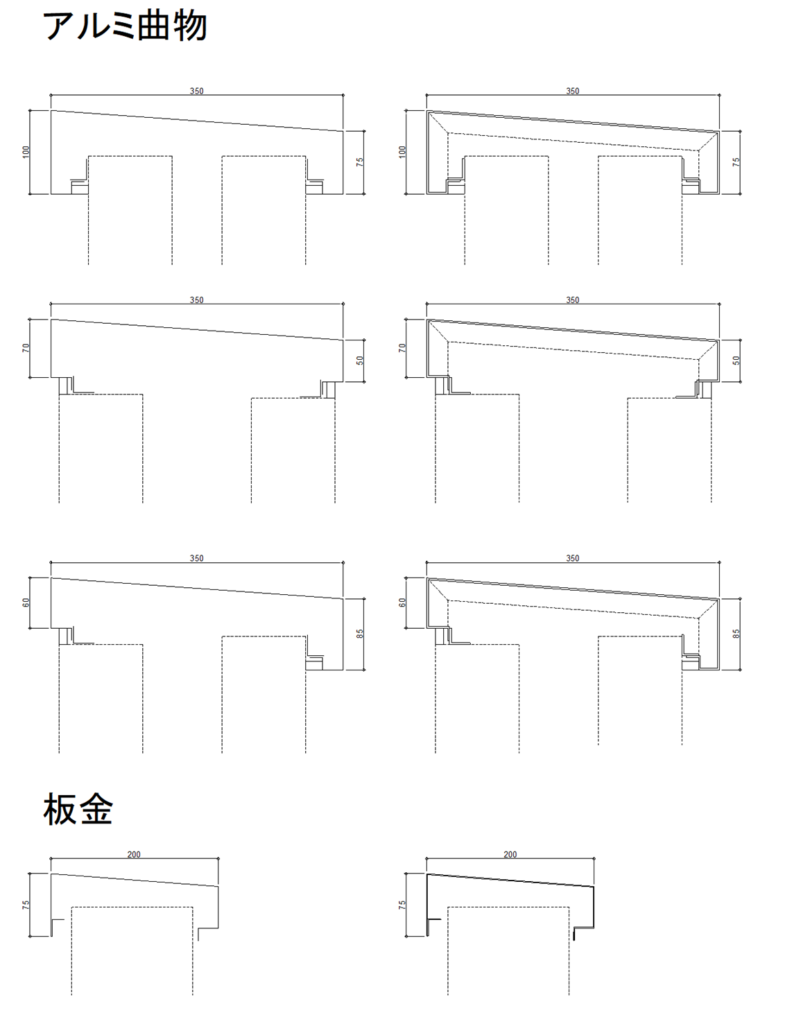

曲物笠木（単線図／汎用詳細図）
- アルミ曲物 D350 3種類
- スチール板金 D200

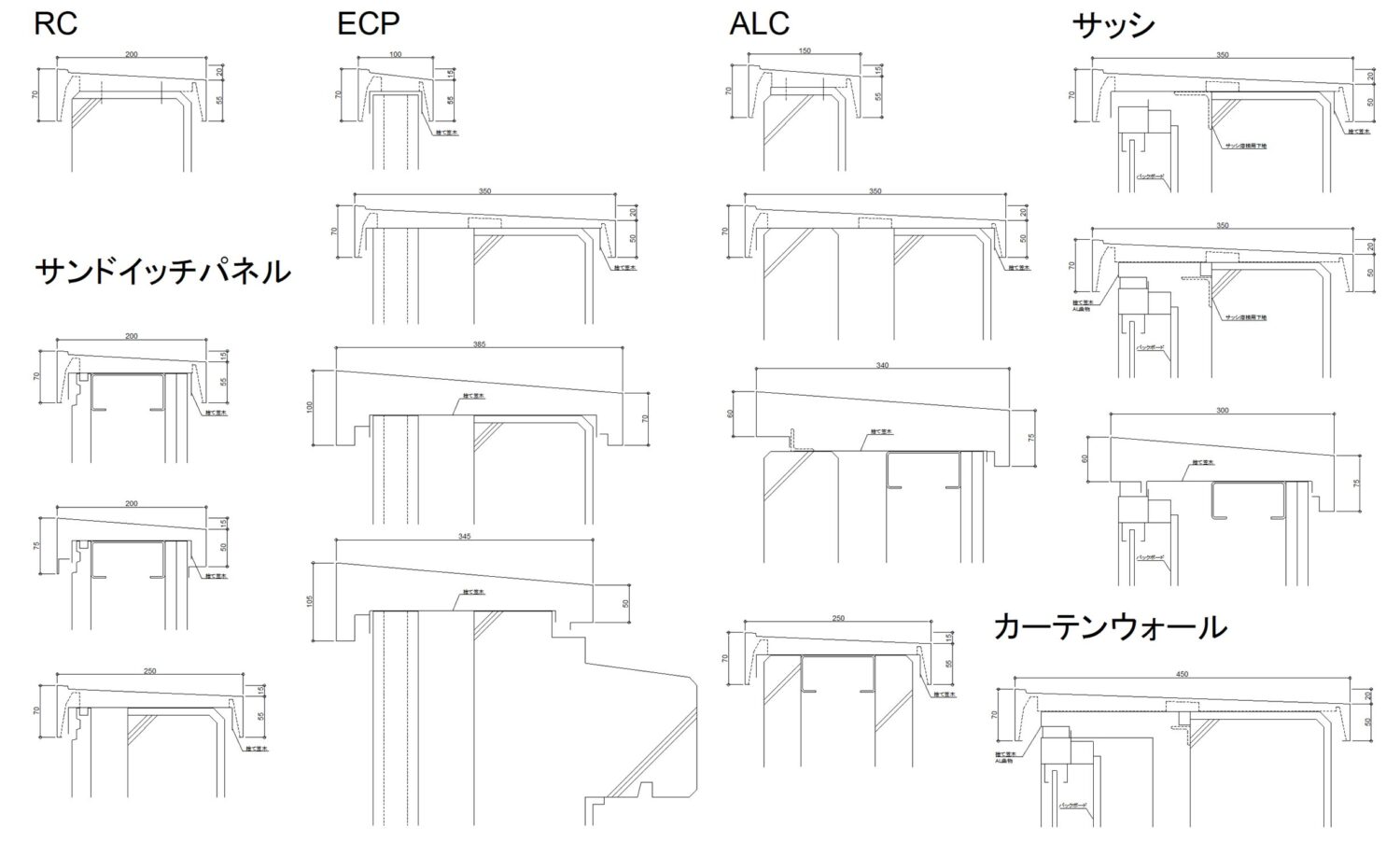

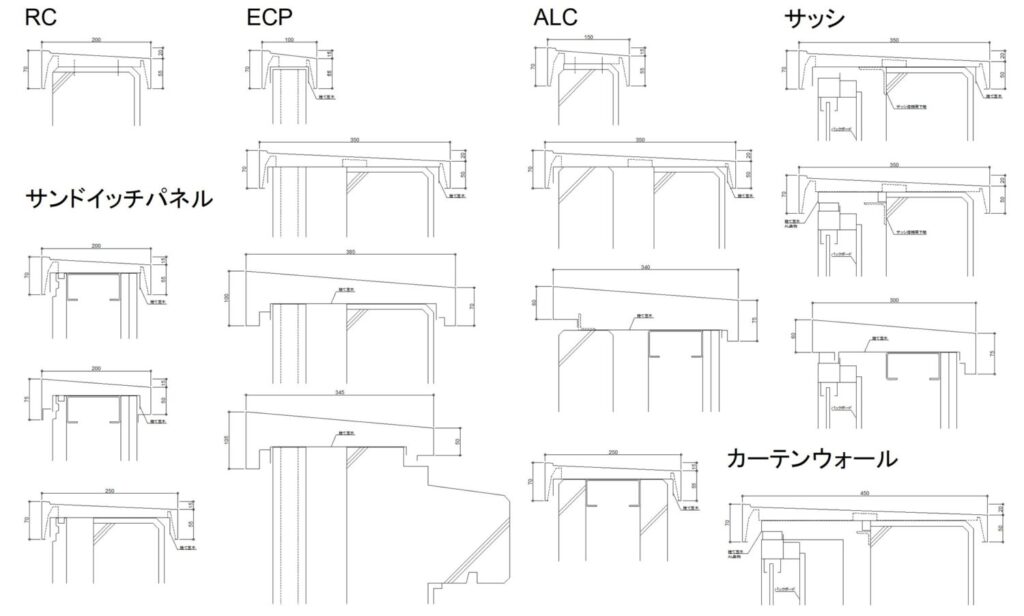

標準納まり図（パラペット）
- RCパラペットアスファルト防水+規格アルミ形材笠木D200
- 金属サンドイッチパネル（イソバンド等）+角波サイディング+規格アルミ形材笠木D200
- 金属サンドイッチパネル（イソバンド等）+角波サイディング+板金笠木D200
- 金属サンドイッチパネル（イソバンド等）+RC+規格アルミ形材笠木D200
- ECP+規格アルミ形材笠木D100
- ECP+RC+規格アルミ形材笠木D350（アスファルト防水+捨て笠木）
- ECP+RC+アルミ曲物笠木D350（アスファルト防水+捨て笠木）
- ECP+RC+アルミ曲物笠木D350
- ALC+規格アルミ形材笠木D100
- ALC+RC+規格アルミ形材笠木D350（アスファルト防水+捨て笠木）
- ALC+角波サイディング+アルミ曲物笠木D350
- ALCライト+規格アルミ形材笠木D250
- アルミサッシ+RCパラペットアスファルト防水+規格アルミ形材笠木D350（板金捨て笠木）
- アルミサッシ+RCパラペットアスファルト防水+規格アルミ形材笠木D350（アルミ曲物捨て笠木）
- アルミサッシ+角波サイディング+アルミ曲物笠木D300（板金捨て笠木）
- カーテンウォール+RCパラペット+規格アルミ形材笠木D350（アルミ曲物捨て笠木）
CADデータについて
バージョンはAutoCAD2004dwg・2004dxf・jwwです
本データは一般的な製品などを参考に作成した参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください
