コンクリートブロック CADデータ

スポンサーリンク

このサイトでは、無料でCADデータをダウンロード可能です

コンクリートブロック CADデータ ダウンロード

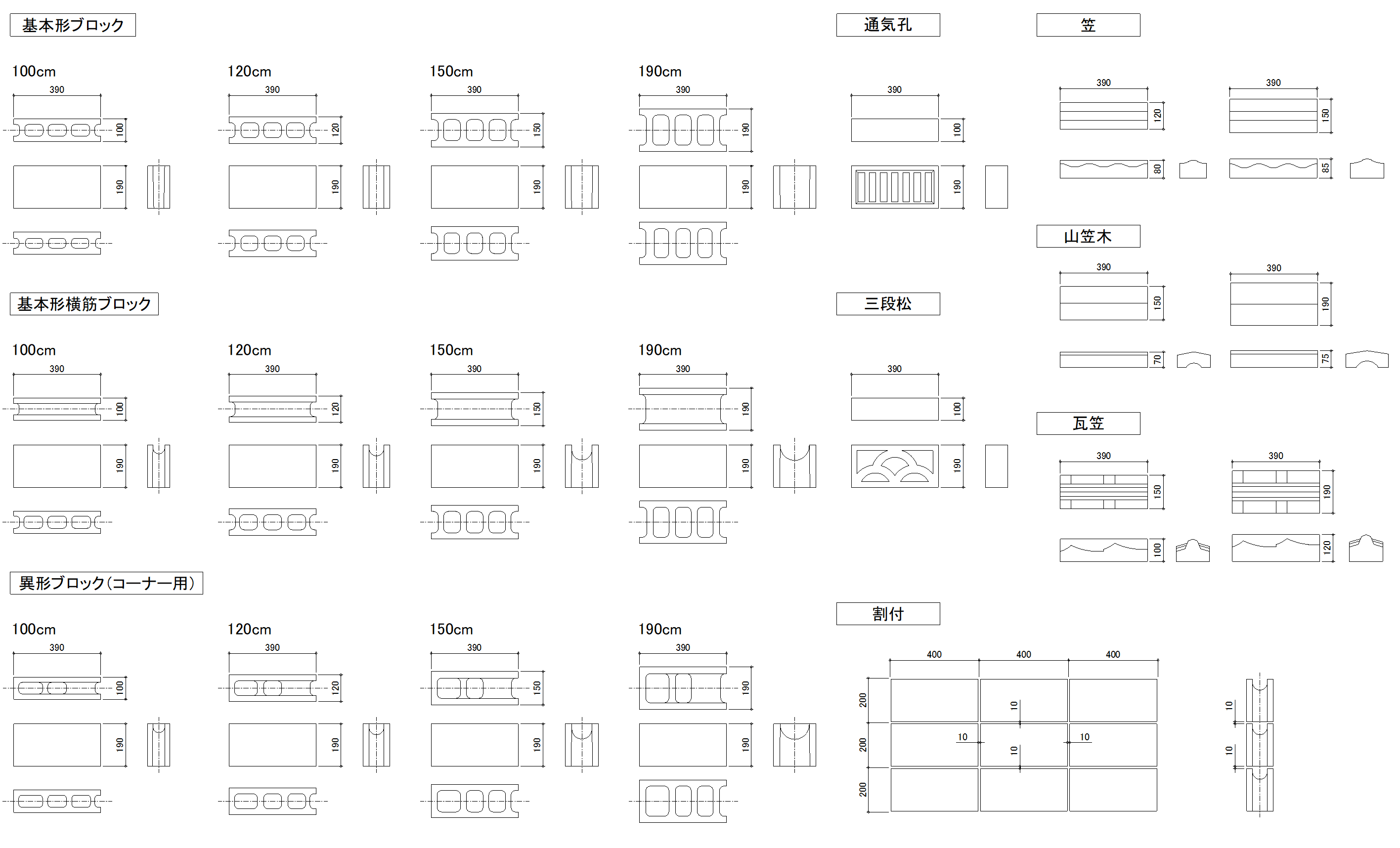

コンクリートブロックの平面、立面の図面データです

CADデータ一覧-コンクリートブロック(CB)

下記より無料ダウンロード可能です

掲載データ情報 コンクリートブロック一覧

JIS規格の空洞ブロックです。詳細寸法はJISに規定が無い為、一般品を参考としております。
製作メーカーにより孔サイズなど異なる為、詳細検討の際はご注意ください

  • 基本形ブロック(基本ブロック)
    厚さ100、120、150、190
  • 基本形横筋ブロック(横型)
    厚さ100、120、150、190
  • 異形ブロックコーナー用(隅型)
    厚さ100、120、150、190
  • 通気孔ブロック(JIS規格では無い)
  • 三段松ブロック(JIS規格では無い)
  • 基本割付図(目地は10mm、400×200を基本とする)

CADデータについて

バージョンはAutoCAD2004dwg・2004dxfです

リクエスト・ご要望あればコメントください。「役に立った」の一言でも運営の励みになります
