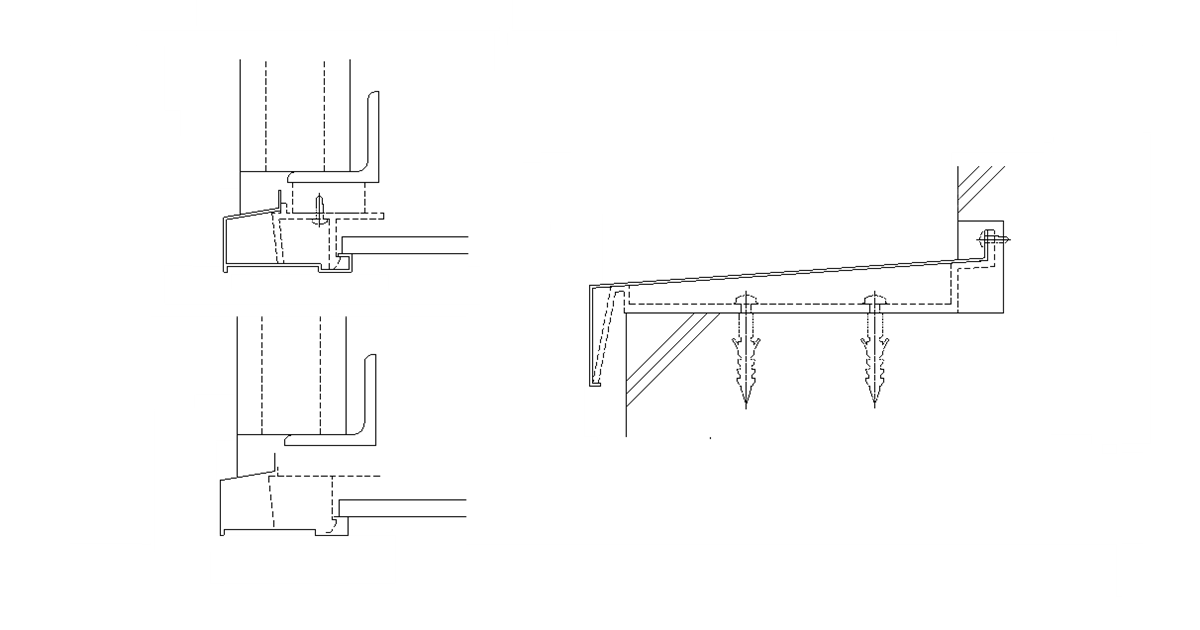

水切・見切（一般図・簡易図）標準納まりCADデータダウンロード

本データは、各メーカー商品の一般的な出幅をもとに、水切と見切を一般化した汎用製品図と、簡略化した単線図CADデータです。金物メーカーの製品図が重い場合や、メーカーを特定せずに使用したい際にご活用ください
なお、標準図はあくまで一般的な参考納まりです

CAD図面データ-躯体水切金物納まり一覧
CAD図面データ-見切金物納まり一覧（ECP、ALC、サイディング、RC）
水切・見切CADデータ[拡張子dwg]ダウンロード
水切・見切CADデータ[拡張子dxf]ダウンロード
水切・見切CADデータ[拡張子jww]ダウンロード

合わせて使える
ビス・ボルト200種類以上のCADデータはこちら
笠木（単線図）CADデータはこちら

掲載データ情報　水切・見切の種類・仕様一覧

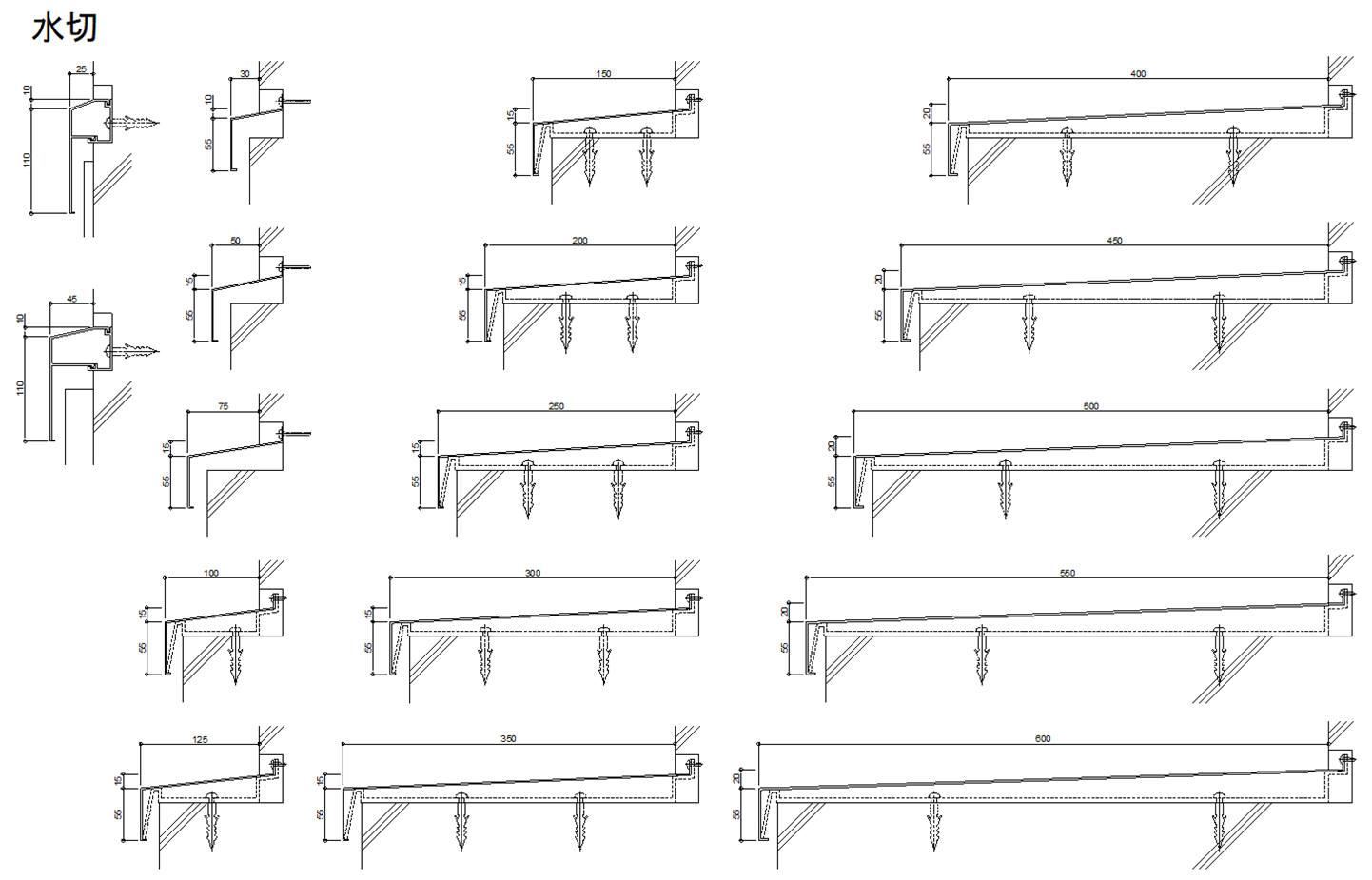

規格アルミ水切（単線図／汎用詳細納まり図）

  • D25（下がり120）
  • D45（下がり120）
  • D30
  • D50
  • D75
  • D100
  • D125
  • D150
  • D200
  • D225
  • D250
  • D275
  • D300
  • D325
  • D350
  • D400
  • D450
  • D500
  • D550
  • D600

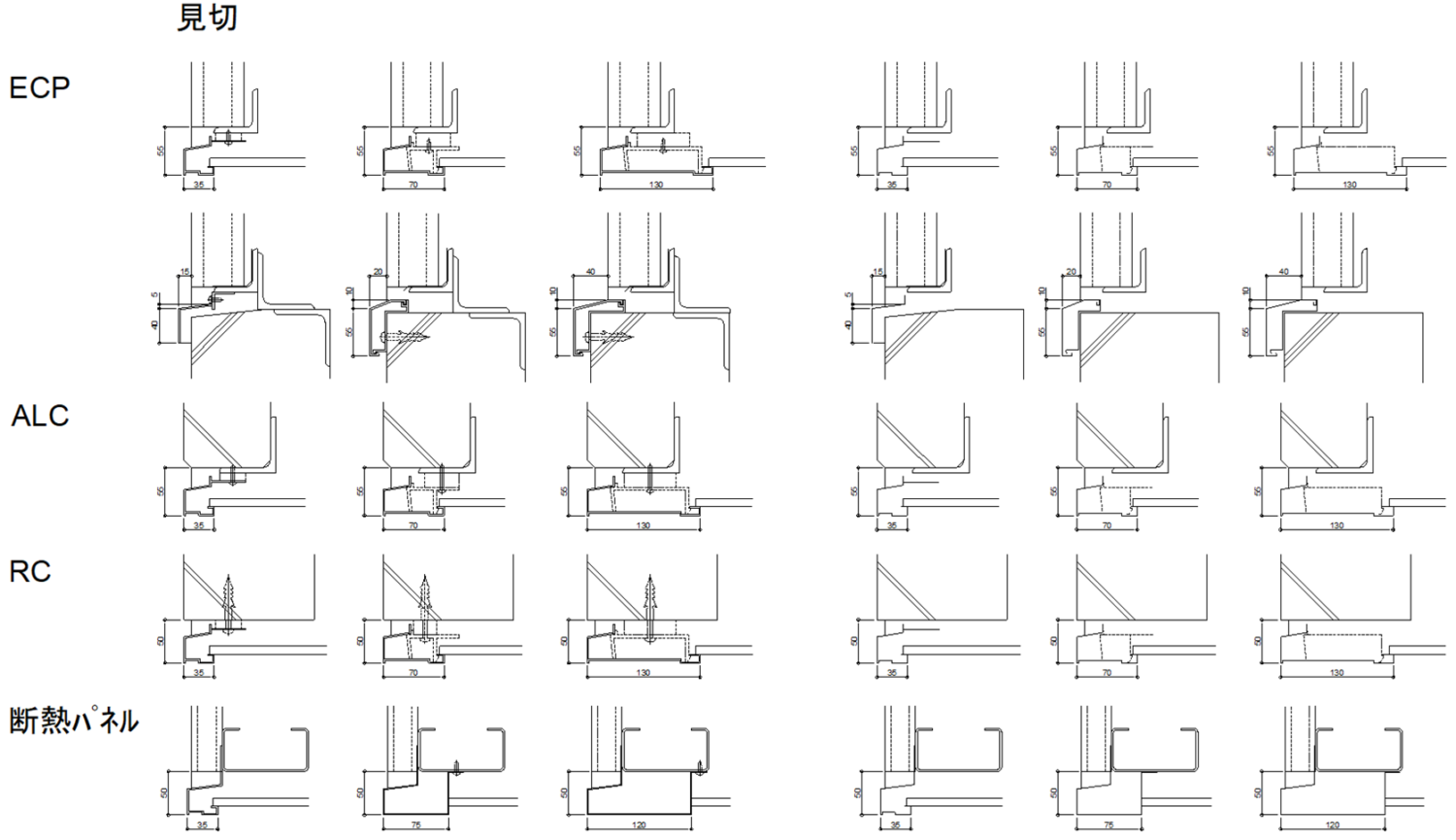

見切（単線図／汎用納まり詳細図）

  • 見切D35アルミ形材（ECP下端）
  • 見切D70アルミ形材（ECP下端）
  • 見切D130アルミ形材（ECP下端）
  • 見切D15アルミ形材（ECP土台水切）
  • 見切D20アルミ形材（ECP土台水切）
  • 見切D40アルミ形材（ECP土台水切）
  • 見切D35アルミ形材（ALC下端）
  • 見切D70アルミ形材（ALC下端）
  • 見切D130アルミ形材（ALC下端）
  • 見切D35アルミ形材（RC下端）
  • 見切D70アルミ形材（RC下端）
  • 見切D130アルミ形材（RC下端）
  • 見切D35アルミ形材（サイディングサンドイッチパネル下端）
  • 曲物D75（サイディングサンドイッチパネル下端）
  • 曲物D120（サイディングサンドイッチパネル下端）

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです

本データは一般的な製品などを参考に作成した参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください
