建築設計で参考にできる代表的な階段の図面パターンをまとめました。
図面 納まり図集について
非住宅・住宅の一般的な階段詳細図6種類です。階段寸法の目安としてご利用ください
CADデータダウンロード
本記事で紹介した図面CADデータは下記ページよりダウンロードも可能です

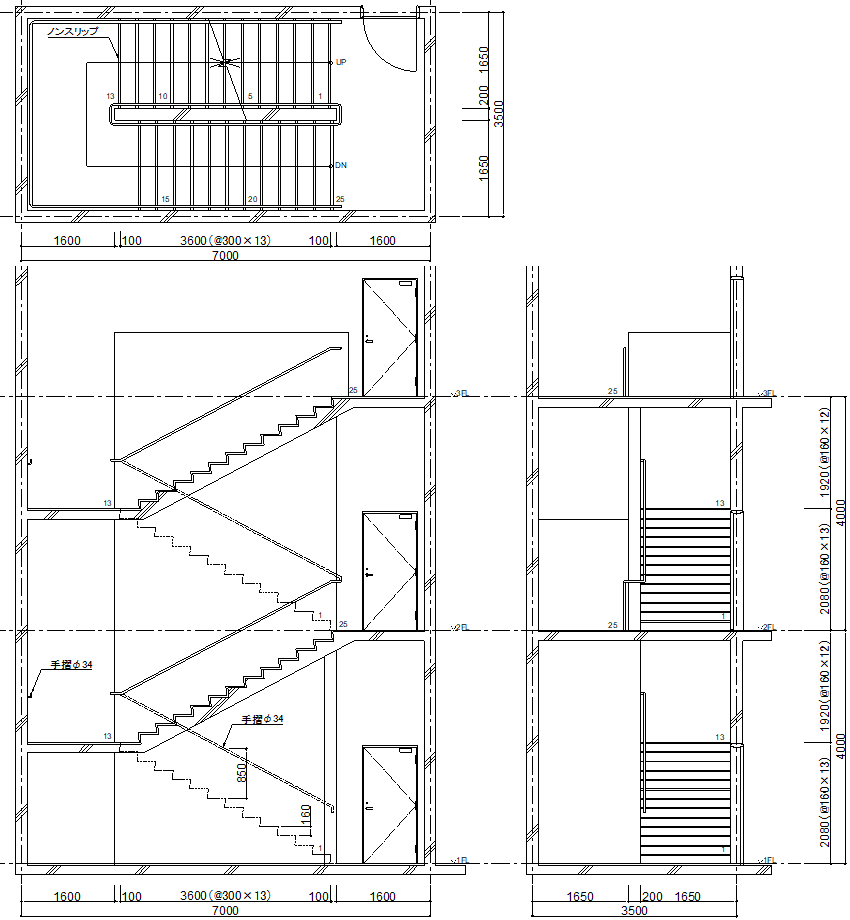

1．利用者用階段
一級建築士製図試験でよく作図される、一般的な寸法の階段平面図、断面図です
作図条件
- RC造3階
- 階高：4000ｍｍ
- 折り返し階段
- 段数：25段
- 蹴上R=160、踏面T=300
バリアフリー法基準は
（R≦160、T≧300） - 不特定多数の方が利用
- 手すり34φ H=850
その他注意事項など
- 平面図は2F
- 有効幅員W≧1400

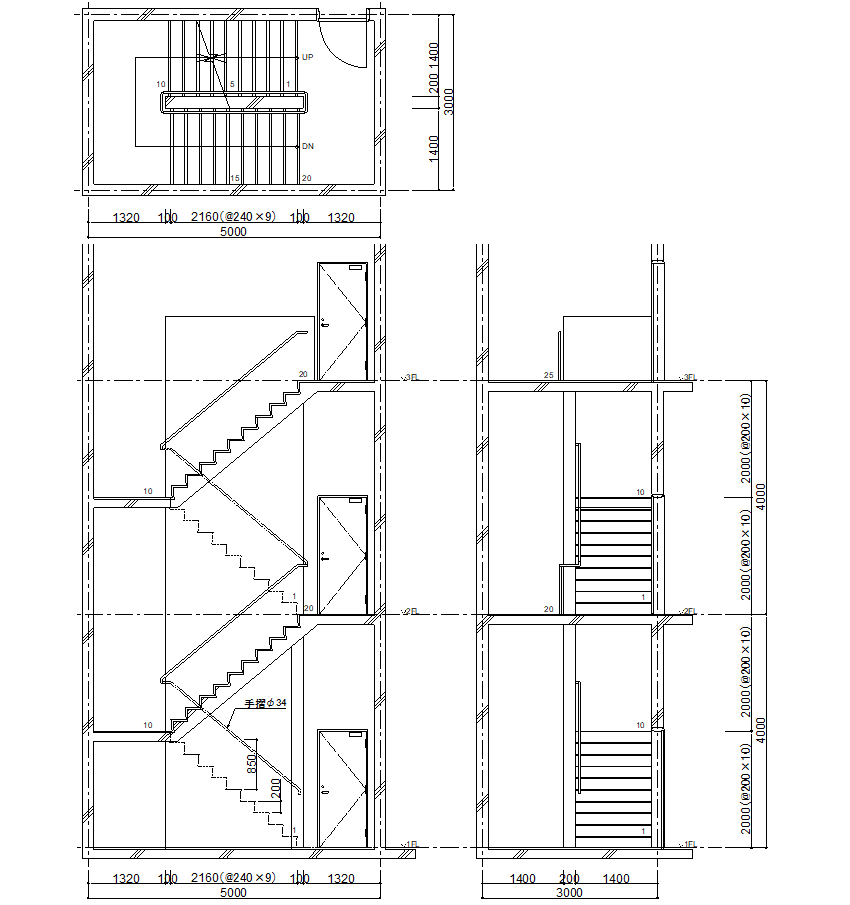

2．管理者用階段
こちらも一級建築士製図試験でよく作図される、一般的な寸法の階段平面図、断面図です
作図条件
- RC造3階
- 階高：4000ｍｍ
- 折り返し階段
- 段数：20段
- 蹴上R=200、踏面T=240
建築基準法の寸法は
（R≦200、T≧240） - 手すり34φ H=850
その他事項など
- 平面図は2F
- ノンスリップ付
- 有効幅員W≧1200

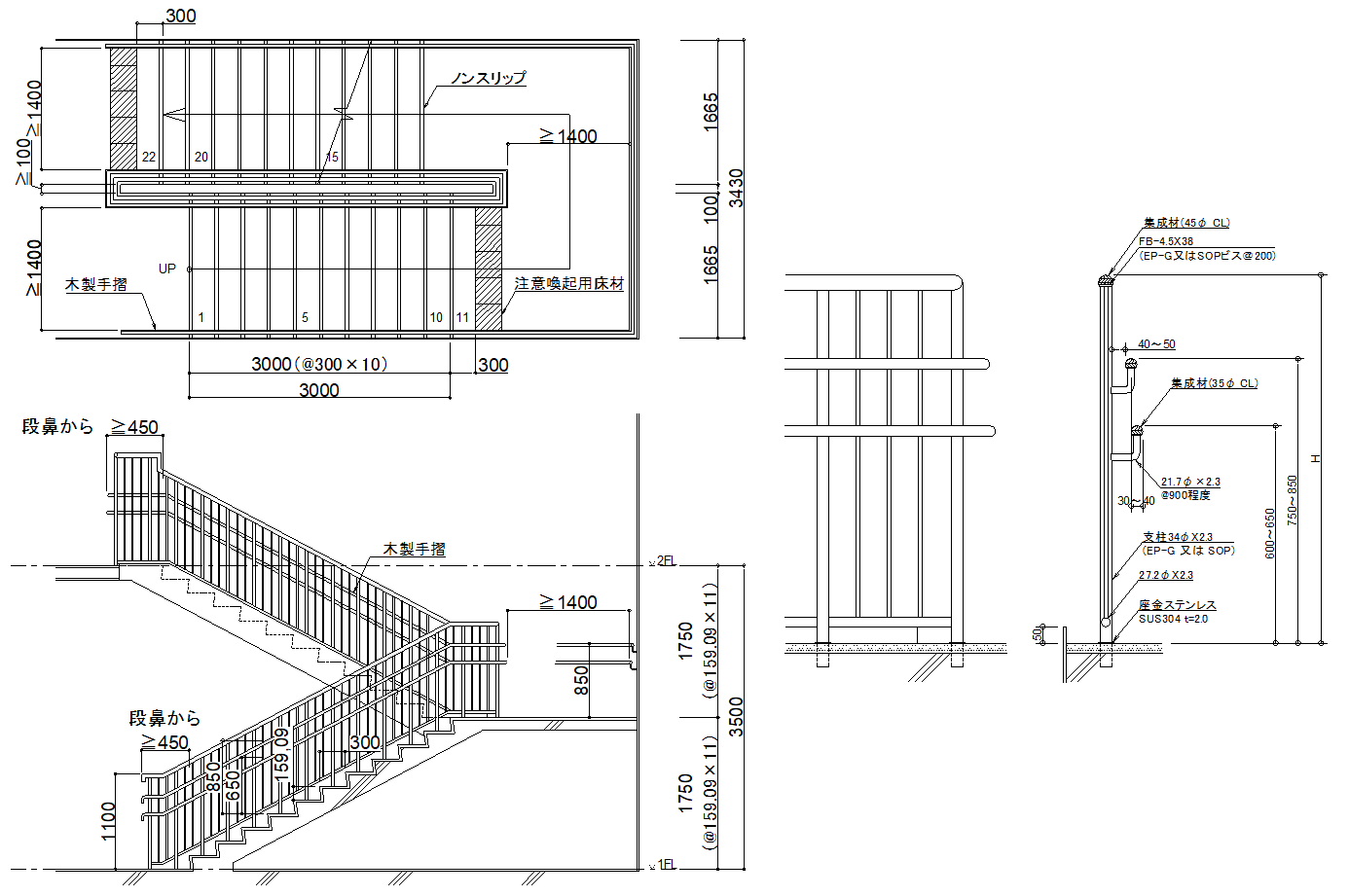

3．利用者階段（手すり子のある場合）
建築工事標準詳細図のパターンの平面図、断面図、手すり部詳細図です
作図条件
- RC造2階
- 階高：3500ｍｍ
- 折り返し階段
- 段数：22段
- 蹴上R=159.1、踏面T=300
バリアフリー法基準は
（R≦160、T≧300） - 不特定多数の方が利用
- スチール手摺+集成材
- 有効幅員W≧1400
※出典：建築工事標準詳細図（一部加工を加えた図面です）

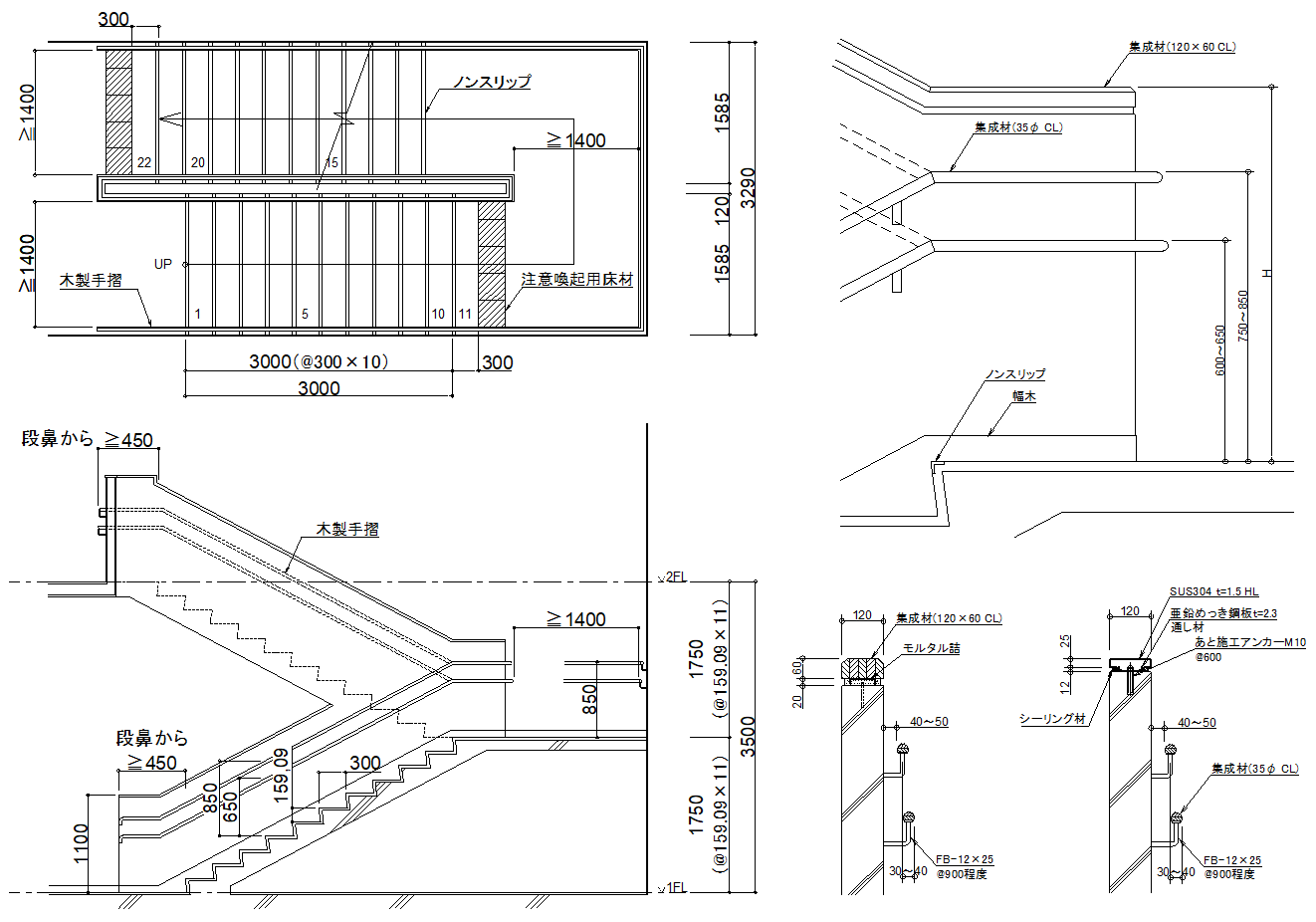

4．利用者階段（手すりが腰壁の場合）
建築工事標準詳細図のパターンの平面図、断面図、手すり部詳細図です
作図条件
- RC造2階
- 階高：3500ｍｍ
- 折り返し階段
- 段数：22段
- バリアフリー法基準
- 蹴上R=159.1、踏面T=300
バリアフリー法基準は
（R≦160、T≧300） - 不特定多数の方が利用
- 木製丸棒手すり
- 有効幅員W≧1400
- 笠木詳細図2種類
※出典：建築工事標準詳細図（一部加工を加えた図面です）
5．6．木造一般住宅階段
二級建築士製図試験でよく作図される、一般的な寸法の階段平面図、断面図です
作図条件（左図）
- 階高：2800ｍｍ
- 折り返し階段
- 段数：13段
- 蹴上R=215.4、踏面T=227.5
作図条件（右図）
- 階高：2800mm
- かね折れ階段
- 段数：14段
- 蹴上R=200、踏面T=180
建築基準法は
（R≦230、T≧150）
その他事項など
リクエストやご要望があれば受け付けております。また納まりに不備があればコメントをお願いします
