換気扇・排気用フード　CADデータダウンロード

標準的なサイズを参考とした一般汎用図データです。簡略図ですので、メーカー決定前の詳細不要な場合にご使用ください

下記より無料ダウンロード可能です

キッチン用レンジフードファンはこちらシステムキッチン CADデータ

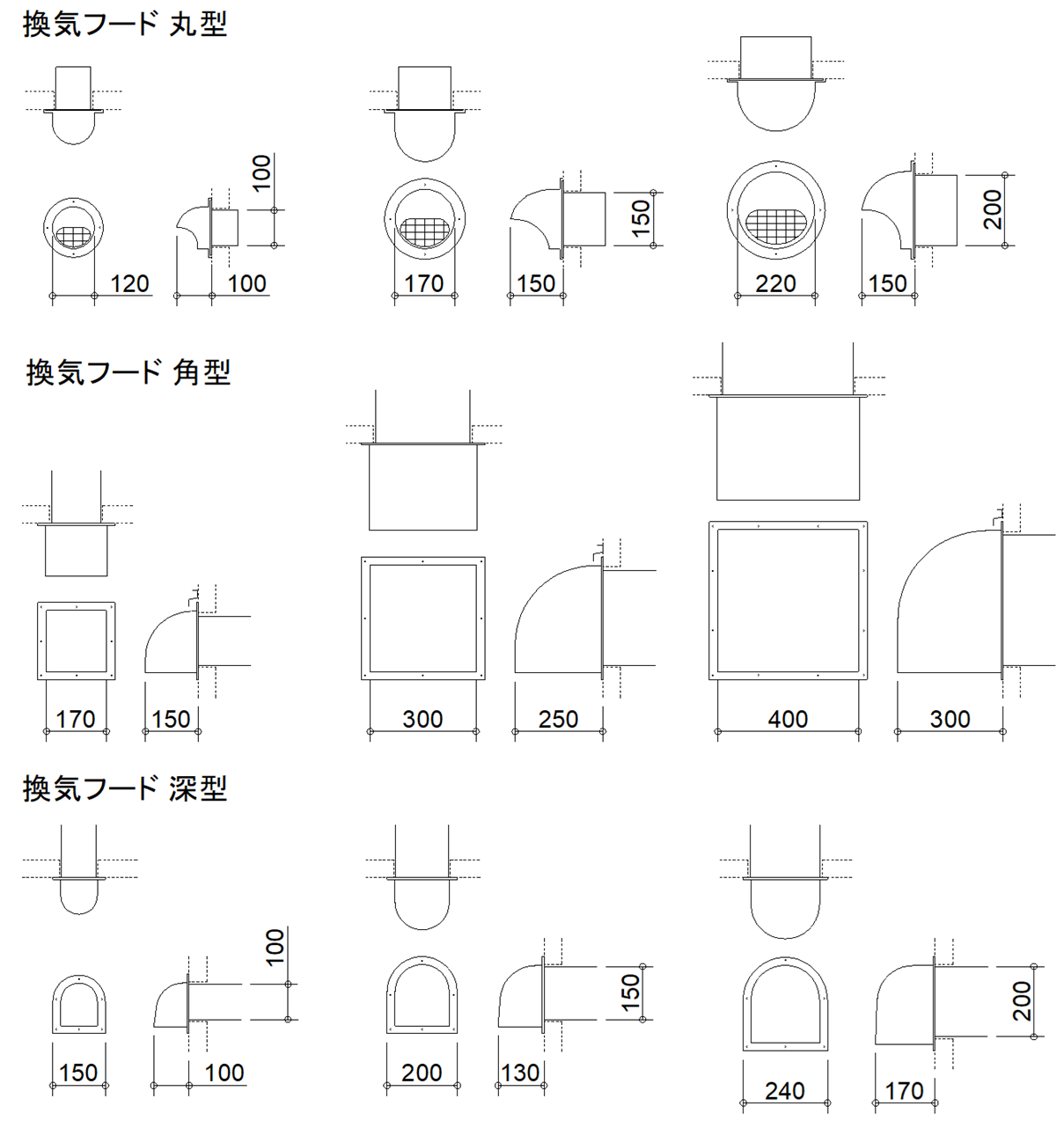

排気用フード、換気扇フード
- 丸型　3種類（φ120、φ170、φ220）
- 角型　3種類（170、300、400）
- 深型　3種類（150、200、240）

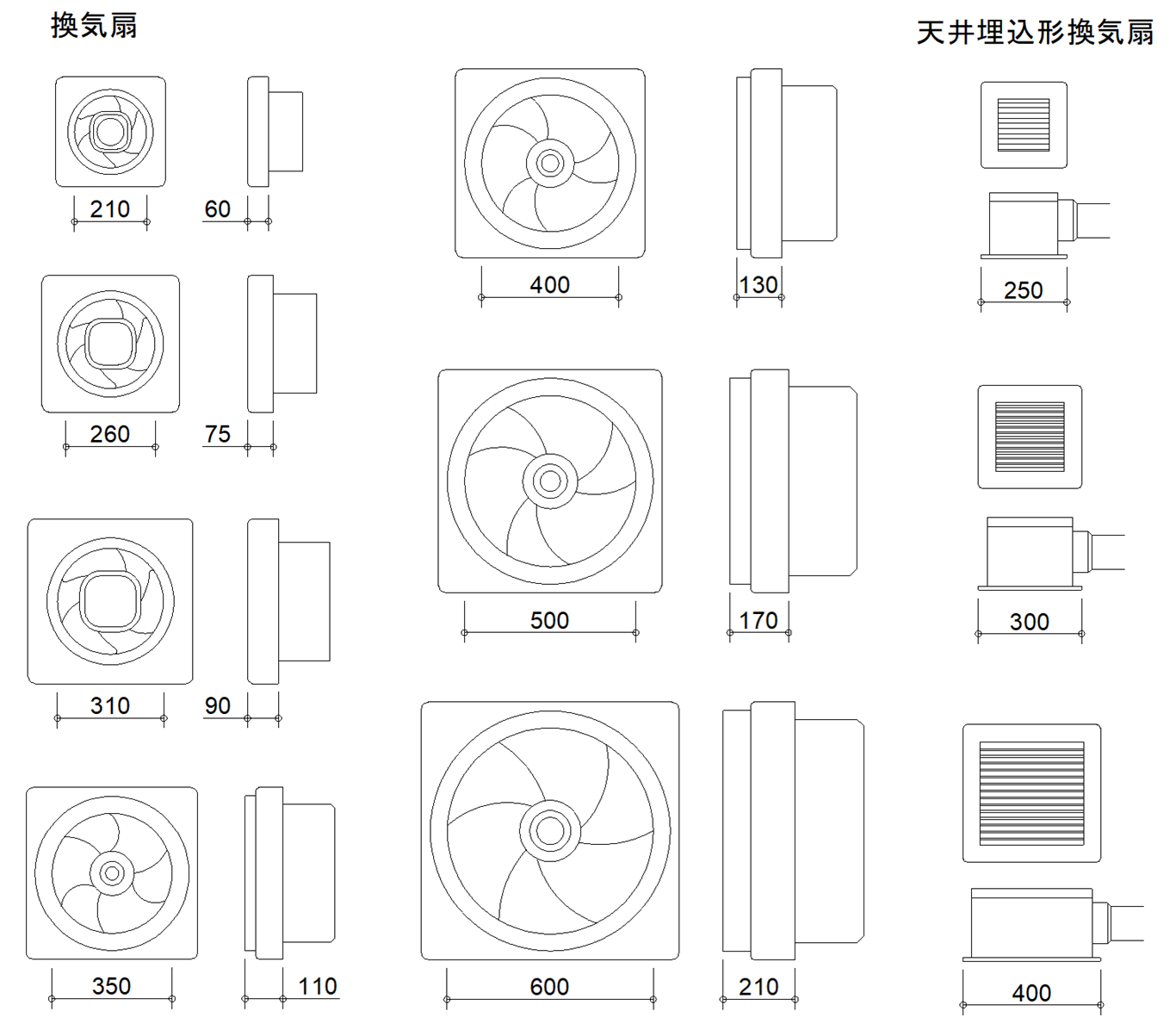

天井埋込形換気扇（ダクト用換気扇・ダクトファン）
- 250×250
- 300×300
- 400×400
一般用換気扇（プロペラファン・引きひも式）
- 羽根径200
- 羽根径250
- 羽根径300
- 羽根径350
- 羽根径400
- 羽根径500
- 羽根径600

同義語リスト：天井埋込型換気扇、給気用フード、ベントキャップ、ガラリ

バージョンは2004dwg・2004dxf・jwwです

本データは一般的な製品などを参考に作成した参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください
