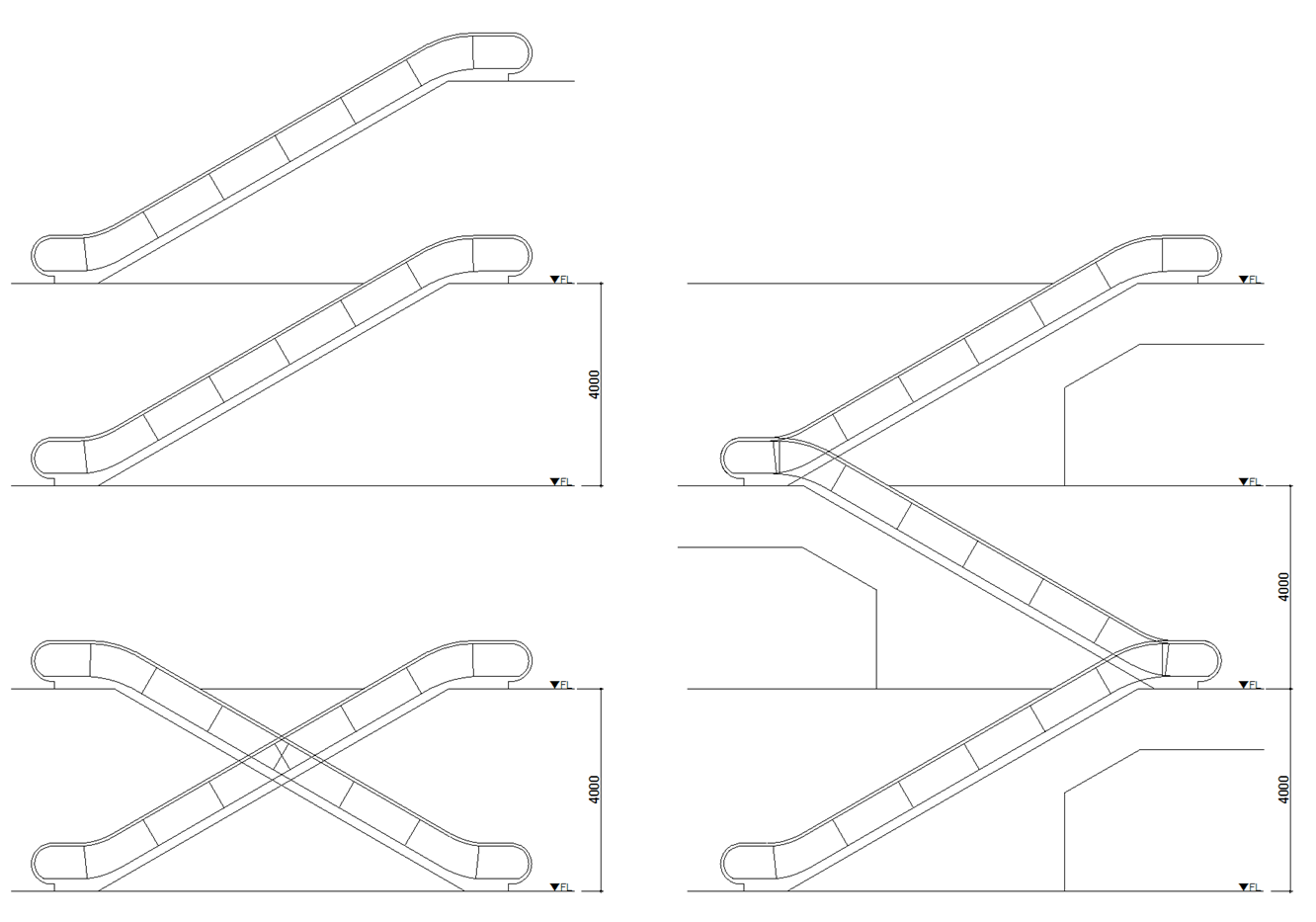

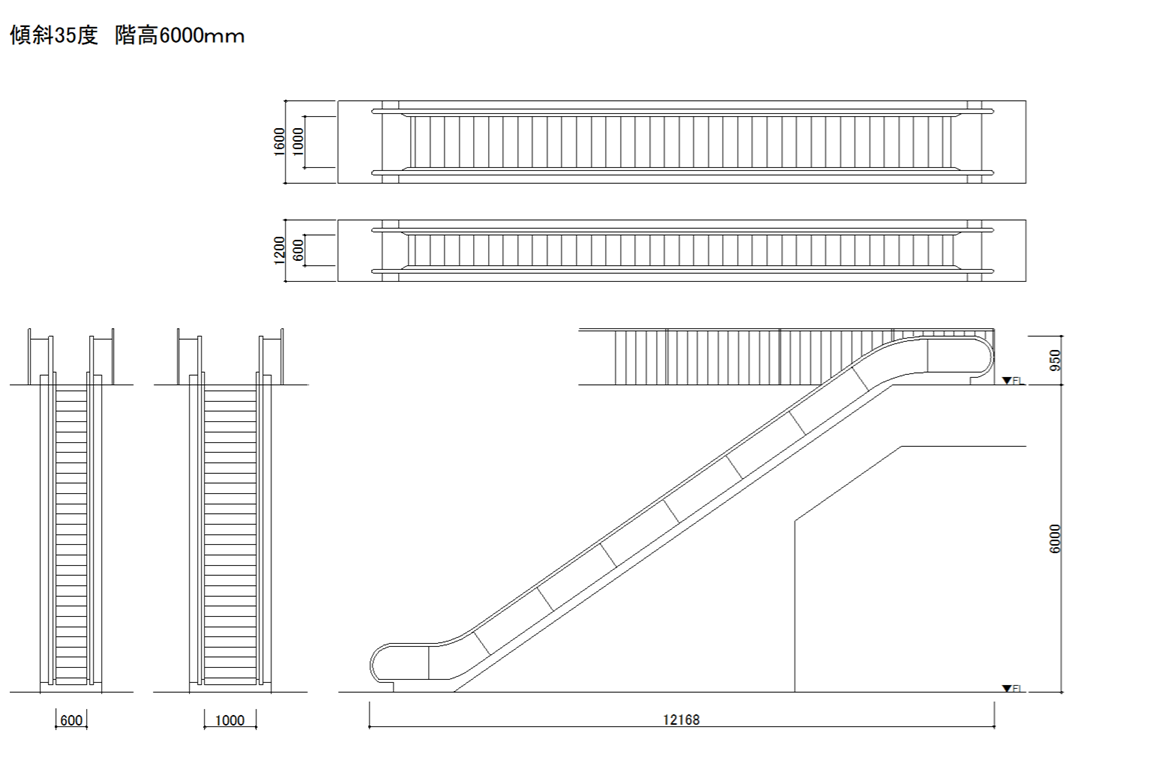

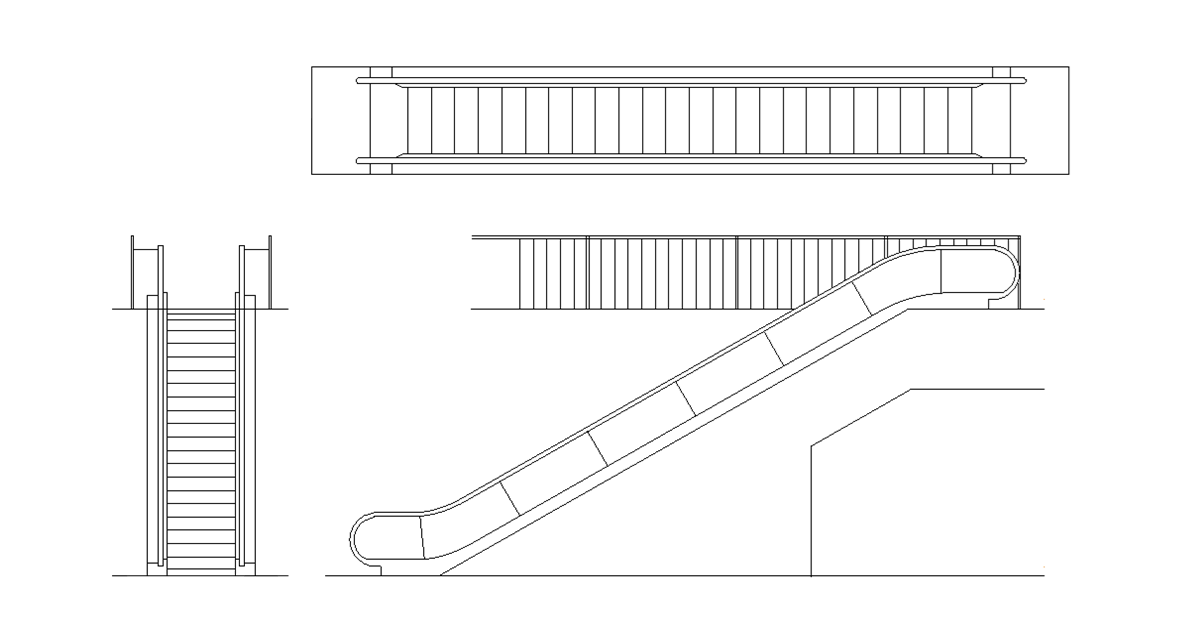

エスカレーター一般図　CADデータダウンロード

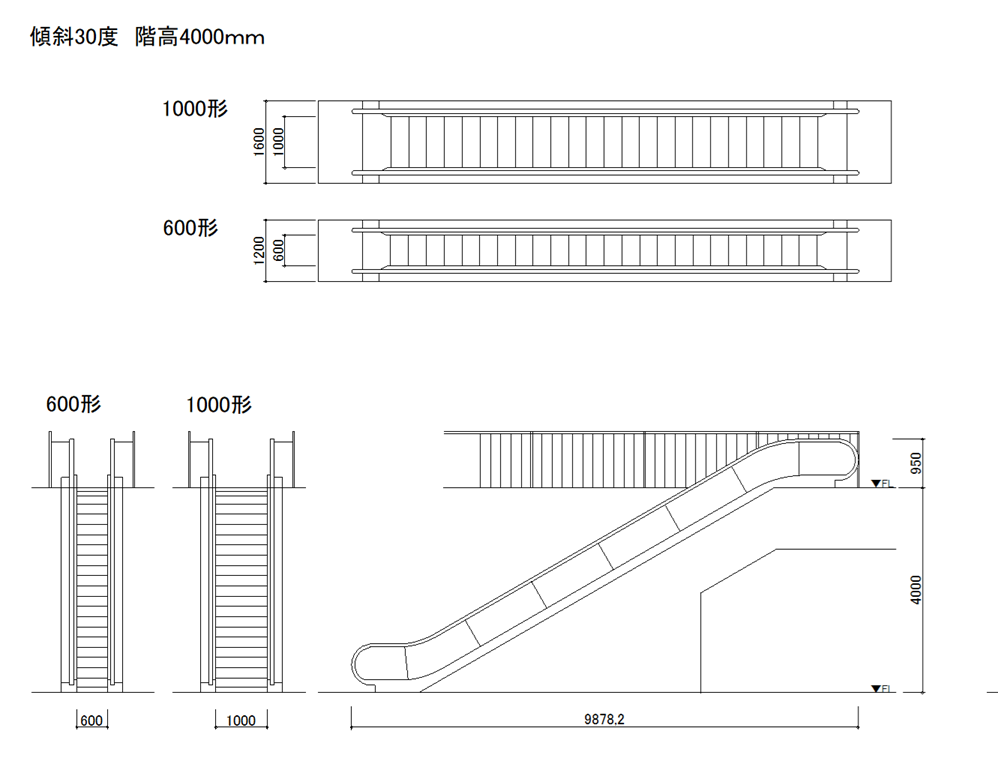

エスカレーターの一般簡略図データです。学生の設計課題や詳細を必要としない簡易図面等でご利用ください。階高は4000で作成していますので、変更の際は角度30度を守ってストレッチしてください。

下記より無料ダウンロード可能です

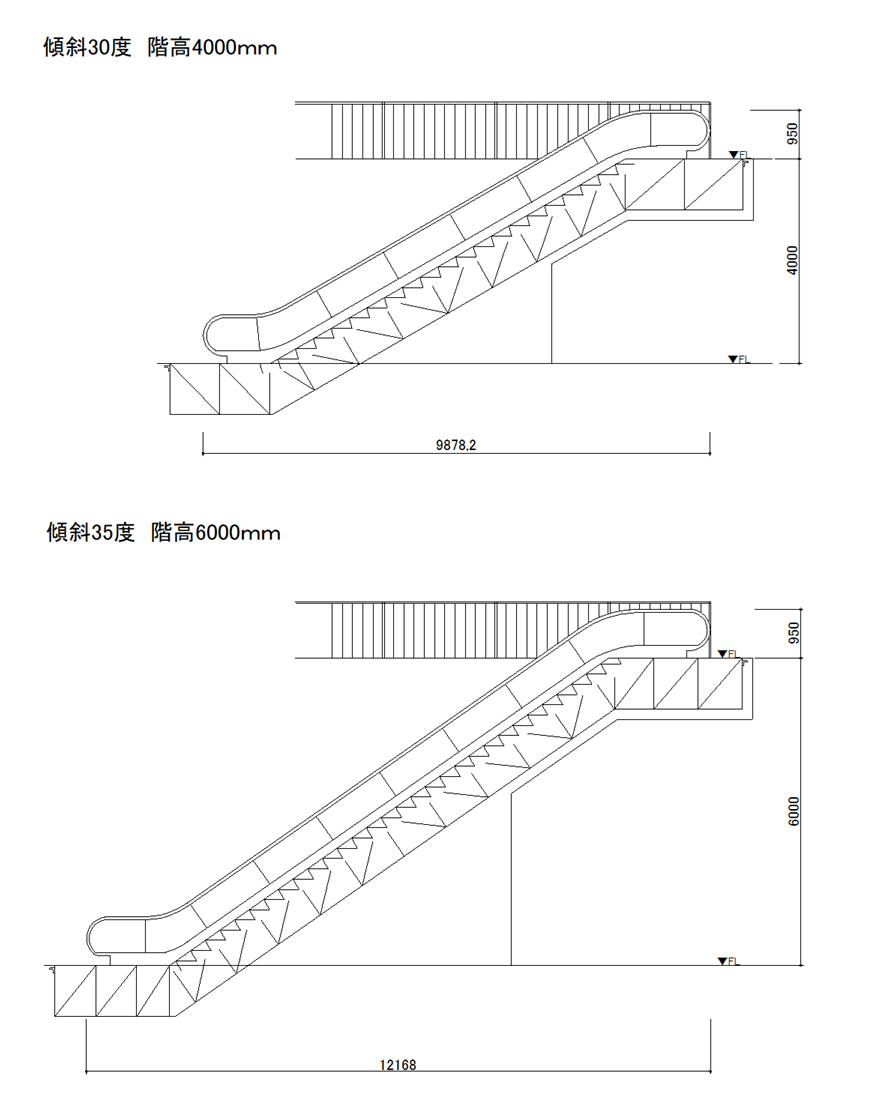

天井下地が実製品に近い詳細と、単線の2種類掲載

バージョンは2004dwg・2004dxf・jwwです

本データは一般的な寸法を参考に作成した参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください
