階段 図面 CADデータ｜全6パターン

2024.03.09

このサイトでは、無料でCADデータをダウンロード可能です

スポンサーリンク

階段 図面　CADデータダウンロード

一般的な階段の平面図、矩計図の図面データです

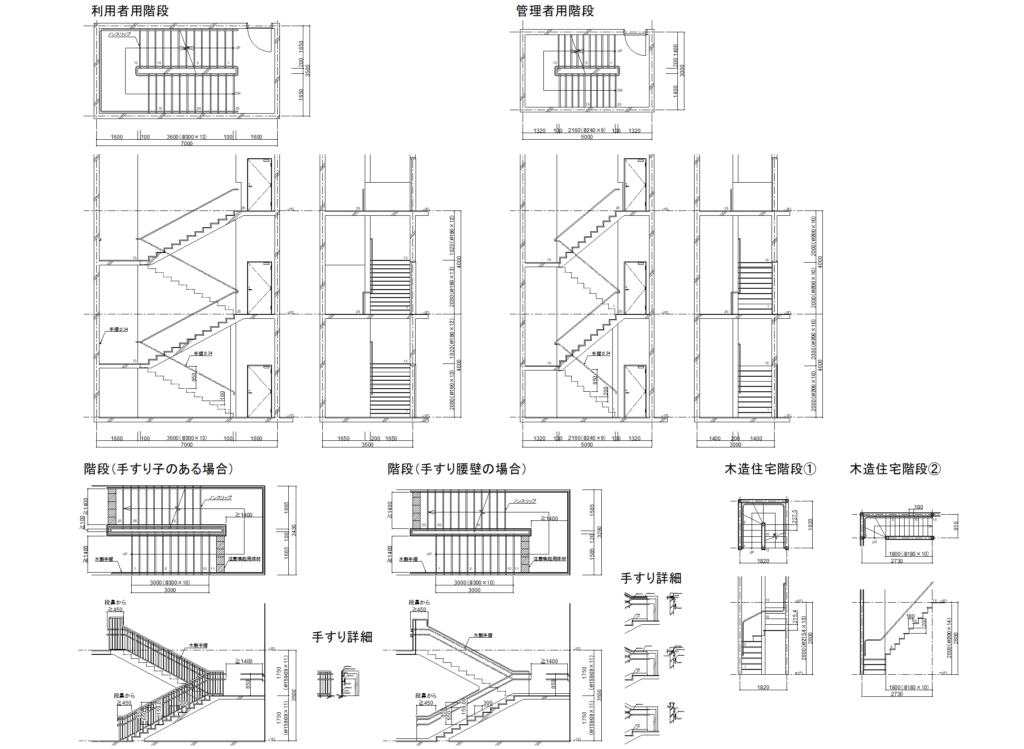

CAD図面データ-階段

下記より無料ダウンロード可能です

階段CADデータ[拡張子dwg]ダウンロード
階段CADデータ[拡張子dxf]ダウンロード
階段CADデータ[拡張子jww]ダウンロード

各納まりの条件解説は階段図面納まり図一覧のページをご参照ください

掲載データ情報　

一級建築士、二級建築士製図試験でよく作図されるパターンと、建築工事標準詳細図ベースのCADデータです

  1. RC造　利用者用階段
    7000×4000、階高4000、25段、バリアフリー法
  2. RC造　管理者用階段
    5000×3000、階高4000、20段
  3. RC造　手すり子のある階段
    階高3500、22段（建築工事標準詳細図を参照し加工した図面）
  4. RC造　手すりが腰壁の階段
    階高3500、22段（建築工事標準詳細図を参照し加工した図面）
  5. 木造住宅階段
    1820×1820、階高2800、13段
  6. 木造住宅階段
    910×2730、階高2800、14段

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです

リクエストやご要望があれば受け付けております。また納まりに不備があればコメントをお願いします
