AutoCADダイナミックブロック活用ガイド

本記事は、作図効率を上げるAutoCAD「ダイナミックブロックの基礎知識」と「実務で使える厳選無料ダイナミックブロック」を紹介します。

ダイナミックブロックとは？｜初心者は「作る」より「使う」

無料配布｜今すぐ使えるダイナミックブロック素材集

▶断熱材ダイナミックブロック

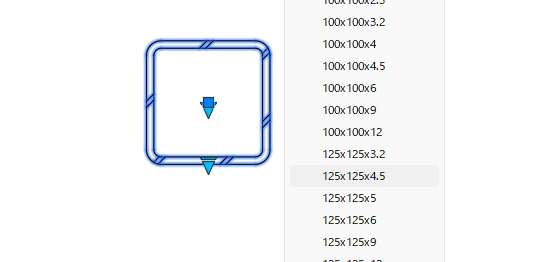

▶一般構造用角形鋼管（角パイプ）ダイナミックブロック

▶H鋼　ダイナミックブロック

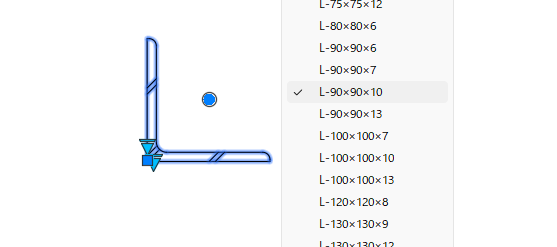

▶L型アングル　ダイナミックブロック

▶壁・天井下地（LGS）ダイナミックブロック

▶ビス・ボルト　ダイナミックブロック

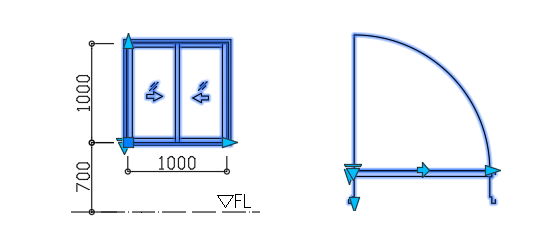

▶建具・サッシ　ダイナミックブロック

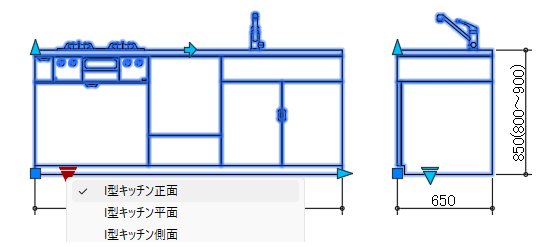

▶キッチン（標準サイズ）ダイナミックブロック

▶その他ダイナミックブロック一覧

ダウンロードはこちら
ダイナミックブロックCADデータ一覧

ダイナミックブロック基本操作｜ここだけでOK

使い方は簡単で、直感的に操作可能です

1. 【表示切替】プルダウンからデータ種を選択
2. 【サイズ変更：方法①】グリップで移動
3. 【サイズ変更：方法②】数値を直接入力
4. 【回転・反転】グリップ操作、クリック

Q＆A｜ダイナミックブロックのよくあるトラブル解決

▶動かない・表示されない時のクイック診断

• CADバージョン： AutoCAD2004以前では動作しません。 ダイナミックブロックは2006以降対応です。データを2004形式（dwg）で保存しても古いバージョンでは「通常のブロック」として読み込まれます
• グリップが表示されない: システム変数 GRIPOBJ が「1」になっているか確認ください
• アクションが効かない: ブロックが「分解」されていませんか？分解すると線データとなります
• 表示が古い: REGEN（再作図）コマンドを実行して、表示を更新してください

▶互換CADでも使えますか（IJCAD・BricsCADなど）

はい、主要な互換CADで動作します。 2004dwg形式としているため、IJCADやBricsCADなどでもグリップ操作やプロパティ編集が可能です。ただし、一部の拘束で上手く動作しないなど差が出る場合はあります。

▶イラレで開くと複数の図形が重なって表示される

原因はダイナミックブロックの「非表示データ」です。 ダイナミックブロックは1つのデータ内に複数の図形を保持しているため、Illustratorで開くとすべての形状が重なって表示される場合があります。（イラレのバージョンによる）
DWG等の拡張子ファイルはイラストレーターで開く事はできますが、あくまでCAD専用拡張子です。以下お試しください

• PDF経由（王道です）
  illustratorから直接CADデータを開くのではなく、一度CADで「PDF印刷」をし、PDFを開く
• 「分解」または「バースト」処理を行う
  Illustratorで開く前に、必要な形状を選択した状態で、CAD上で図形を分解（AutoCADならEXPLODEもしくはBURST）を実行

▶ファイル容量が重くなりませんか？

ダイナミックブロックの種類によって、軽くなる場合と重くなる場合があります

• ストレッチ、回転など： データの線を伸ばすだけなので、データ量は増えません
• 表示切替（可視性）： ブロックの中にA・B・C…の形状を隠し持っている状態のため重くなります

解決策： 図面が重いと感じる場合は、最後に分解（EXPLODE）し通常のデータに戻すと、不要な隠し形状が消え軽くなります

▶ダイナミックブロックを少しだけ編集したい（線種変更など）

「線種を変えたい」「線の色を修正したい」といった軽微な変更であれば、特別な操作は不要です

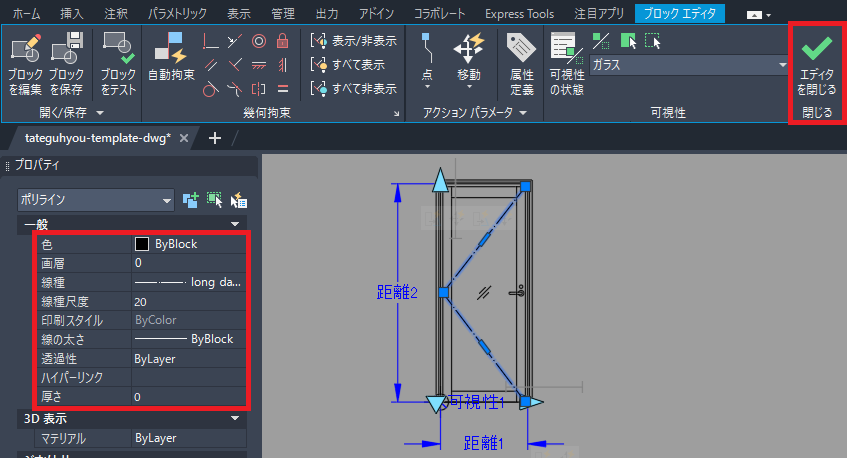

■編集画面への入り方

1. ブロックを選択
2. 右クリック →「ブロックエディタ」またはコマンド「BEDIT」を実行

■編集方法

編集方法は通常のブロックと同じです。
線種・色・画層などをオブジェクトプロパティ管理（左）で変更し、保存して閉じる（右上）だけです
※拘束・可視性・アクション設定などの高度な変更合は、AutoCADのヘルプなどの学習をおすすめします

「見た目だけ直したい」場合は、通常ブロックと同じ感覚で編集可能です
