木造ディテール参考図　CADデータ

CAD素材.comは無料ダウンロードサイトです
広告と一部有料データの収益により、高品質データを無料で提供しています

木造ディテール参考図　令和8年版　ダウンロード

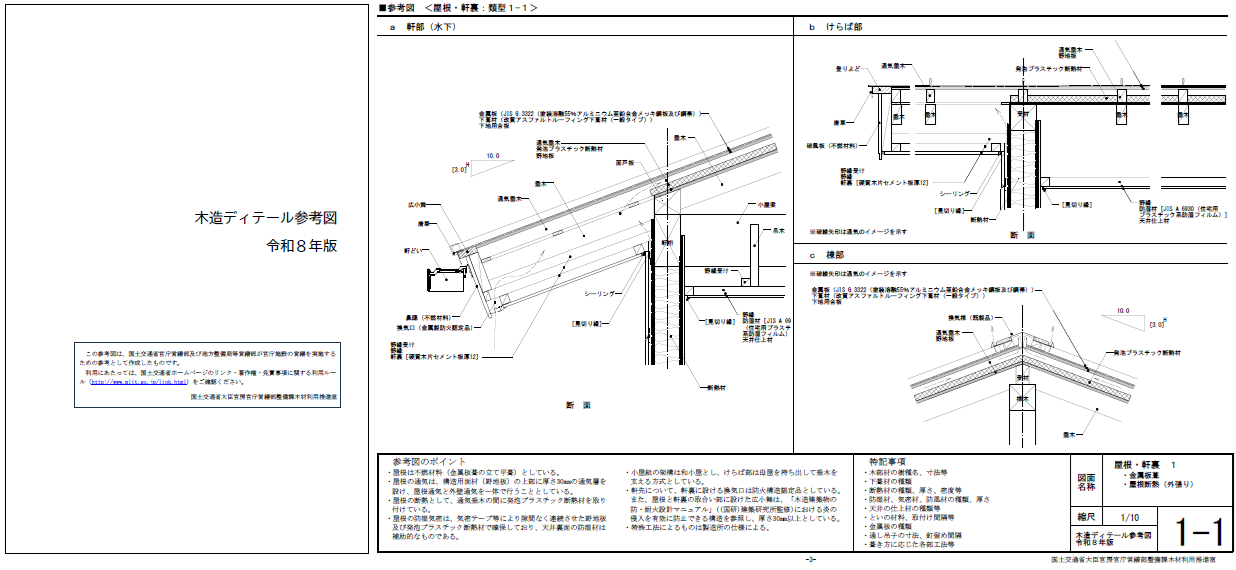

CADデータ画像-木造ディテール参考図

CADデータ無料ダウンロード

無料ダウンロードは01（1ページ～10ページ）です

木造ディテール参考図_01[拡張子dwg]ダウンロード
木造ディテール参考図_01[拡張子dxf]ダウンロード
木造ディテール参考図_01[拡張子jww]ダウンロード

＼1000円（税込）会員登録不要で簡単購入／

木造ディテール参考図　一式データ　購入はこちら

※CAD素材.comBASEショップへ移動します

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです

本データは木造ディテール参考図（国土交通省）令和8年版のpdf資料をCAD変換し、不要情報や重なり削除など最低限の加工を加えたデータです。あくまでも絵のデータ化ですので元データの絵のズレや精度、文字位置のズレなども、そのままのため使用の際はご注意ください。
国土交通省の正式CADデータではありませんのでご注意ください。

目次の抜粋

屋根・軒

  • 金属板葺　屋根断熱（外張り）
  • 金属板葺　屋根断熱（内張り）
  • 金属板葺（登り梁形式） 屋根断熱（内張り）
  • 金属板葺天井断熱
  • 粘土瓦葺天井断熱

外壁

  • サイディング張り充填断熱工法
  • 2サイディング張り外張り断熱工法
  • 木板張り充填断熱工法
  • モルタル塗り充填断熱工法
  • 木造ひさし　陸ひさし/腕木ひさし
  • 配管等貫通部（外壁）充填断熱工法（外壁） 外張り断熱工法（外壁）

外部建具

  • アルミニウム製（半外付型） 充填断熱工法
  • アルミニウム製（半外付型） 外張り断熱工法
  • アルミニウム製（外付型） 充填断熱工法
  • アルミニウム製（外付型） 外張り断熱工法
  • アルミニウム製（ビル用）充填断熱工法
  • 鋼製　充填断熱工法/片樋端/両樋端
  • ブラインドボックス・カーテンボックス
    木製/アルミニウム

屋内の中間階床・天井

  • 木造組床遮音措置なし
  • 木造組床遮音措置（床重量材・天井吸音材）
  • 木造組床遮音措置（床重量材・天井吸音材・独立天井）
  • 天井設備機器との取合い天井木下地

間仕切り壁

  • 木造下地壁遮音措置なし
  • 木造下地壁遮音措置１（二重ボード・吸音材）
  • 木造下地壁遮音措置２（二重ボード・吸音材・独立スタッド）
