コンセント CADデータ｜全16種類

2023.12.29

このサイトでは、無料でCADデータをダウンロード可能です

スポンサーリンク

コンセント　CADデータダウンロード

コンセント・スイッチの位置や、家具との干渉を確認するのに最適な一般参考サイズのデータです。メーカー不問の図面などでご利用ください

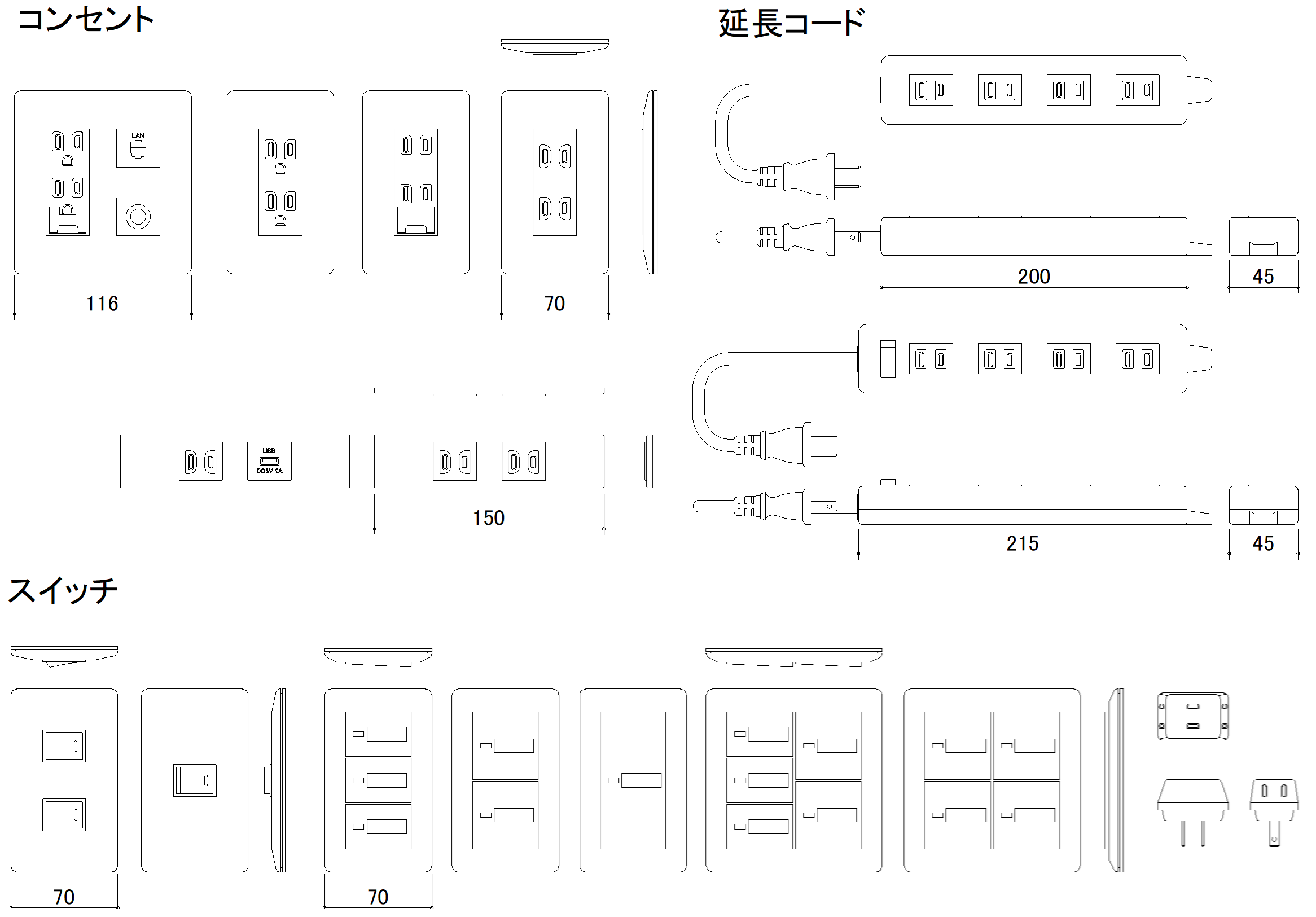

CADデータ画像-コンセント・スイッチ

下記より無料ダウンロード可能です

コンセントCADデータ[拡張子dwg]ダウンロード
コンセントCADデータ[拡張子dxf]ダウンロード
コンセントCADデータ[拡張子jww]ダウンロード

この他の家具・家電のCADデータ一覧はこちら

掲載データ情報一覧

  • 1口コンセント（埋込コンセント・配線用差込接続器、アース付）
  • 2口コンセント
  • 3口コンセント
  • マルチメディアコンセント（LANポート、電話端子、テレビ端子）
  • USBコンセント（給電用USB-Aポート付）
  • コンセントプレート（1連、ワイドタイプ）
  • 横型コンセント（家具用、什器用）
  • ワイドスイッチ（1個用・2個用・3個用）
  • 多連スイッチプレート（2連、4個用・6個用・8個用）
  • 表示灯付スイッチ（ホタルスイッチ、パイロットスイッチ）
  • ネーム付スイッチ
  • OAタップ / 電源タップ（4個口）
  • 個別スイッチ付タップ
  • 延長コード（プラグ・電源コード）
  • 差込プラグ、電源タップ（OAタップ）

同義語リスト：プラグソケット、電源の差し込み口、差込口、配線用差込接続器、USB充填ポート、配線器具、電気設備、壁面プレート

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです。dwgはダイナミックブロックです

本データは一般的な製品などを参考に作成した参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください

このデータが良かったら、ぜひ一言でもコメントお願いします。とても励みになります
