単管クランプ・揚重用クランプ・C型クランプ CADデータ

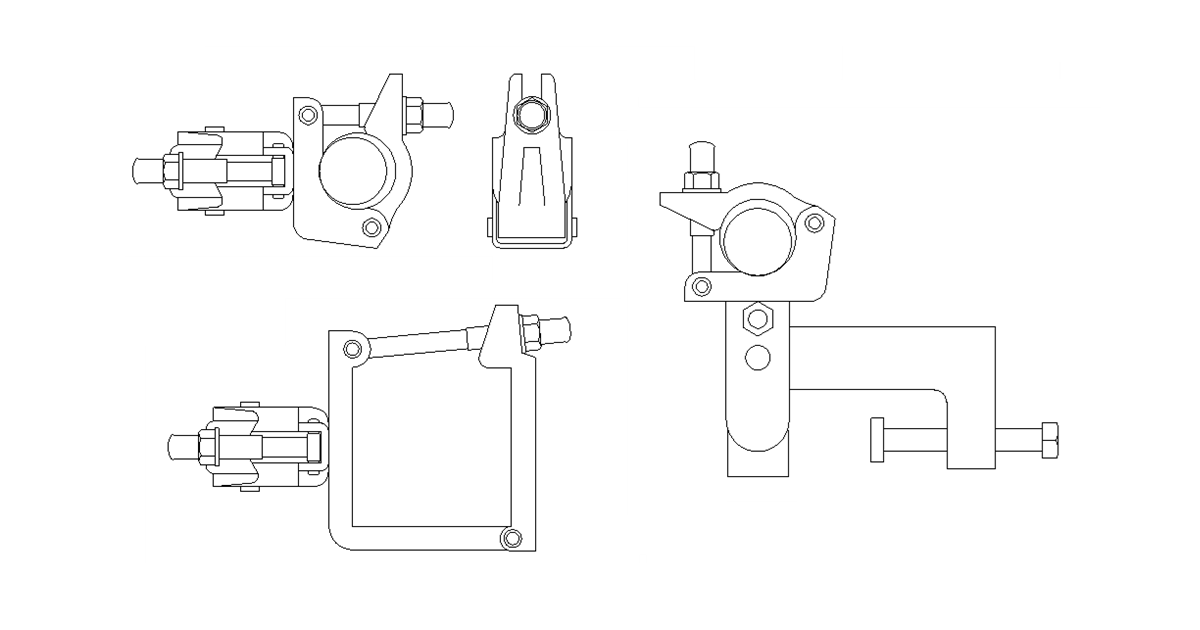

クランプの標準モジュールの平面、立面の一般図CADデータです。メーカー決定前の検討図や、簡易的な図面でご利用いただけます。
下記より無料ダウンロード可能です
関連CADデータ
枠組足場 CADデータ
仮設資材 CADデータ
この他にも「施工計画・仮設計画」データ一覧はこちら
掲載情報一覧 クランプの種類

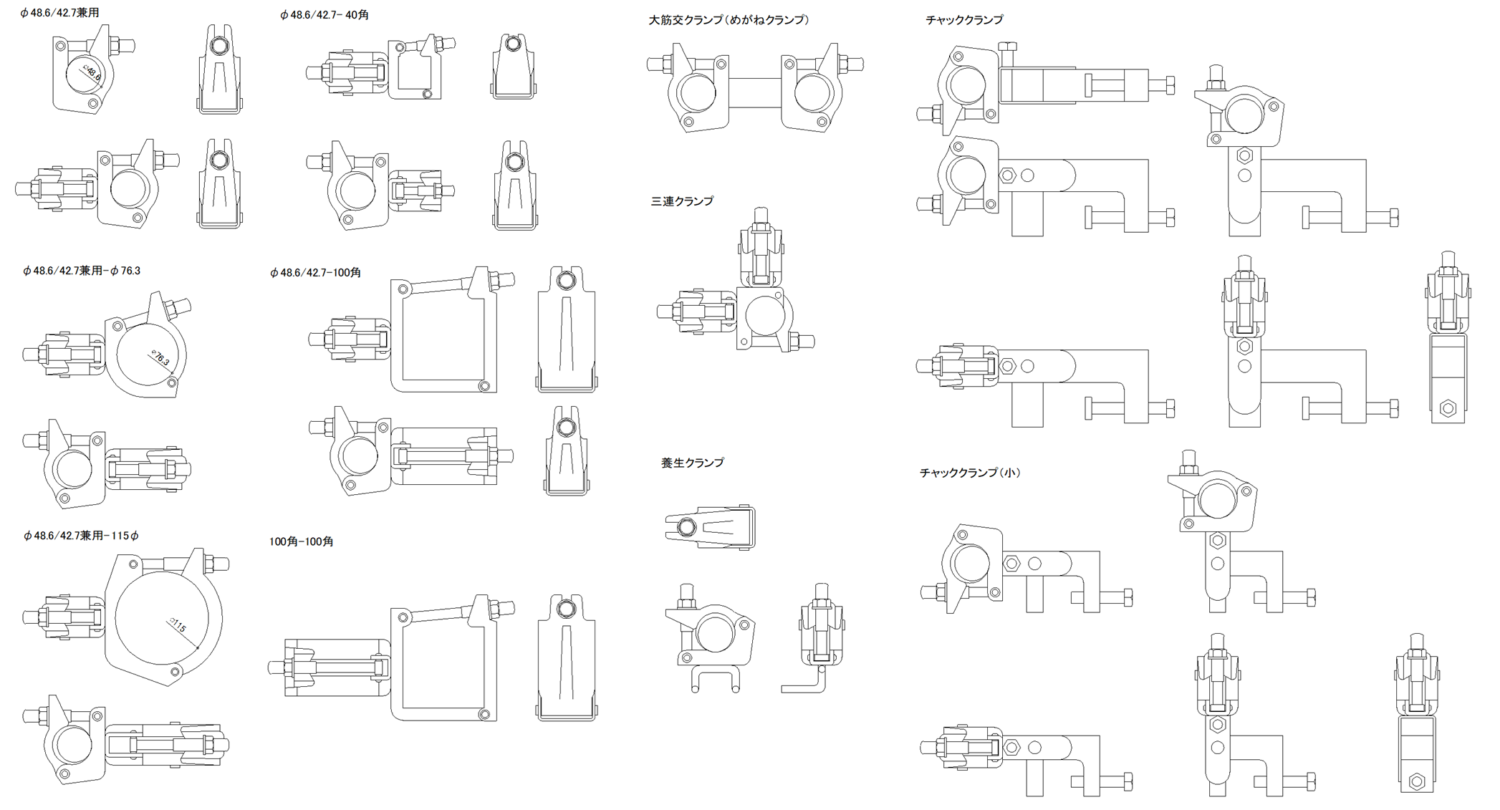

- 単管クランプ
- φ48.6、φ42.7兼用 単独タイプ
- φ48.6、φ42.7兼用 直交クランプ、自在クランプ、固定クランプ
- φ48.6-φ76.3 直交クランプ、自在クランプ、固定クランプ
- φ48.6-φ115 直交クランプ、自在クランプ、固定クランプ
- φ48.6-40角 直交クランプ、自在クランプ、固定クランプ
- φ48.6-100角 直交クランプ、自在クランプ、固定クランプ
- 100角-100角 直交クランプ、自在クランプ、固定クランプ
- 大筋交クランプ、めがねクランプ
- 三連クランプ 直行
- 養生クランプ
- H鋼フランジキャッチクランプ 6役チャッククランプ（大）
- H鋼フランジキャッチクランプ 6役チャッククランプ（小）

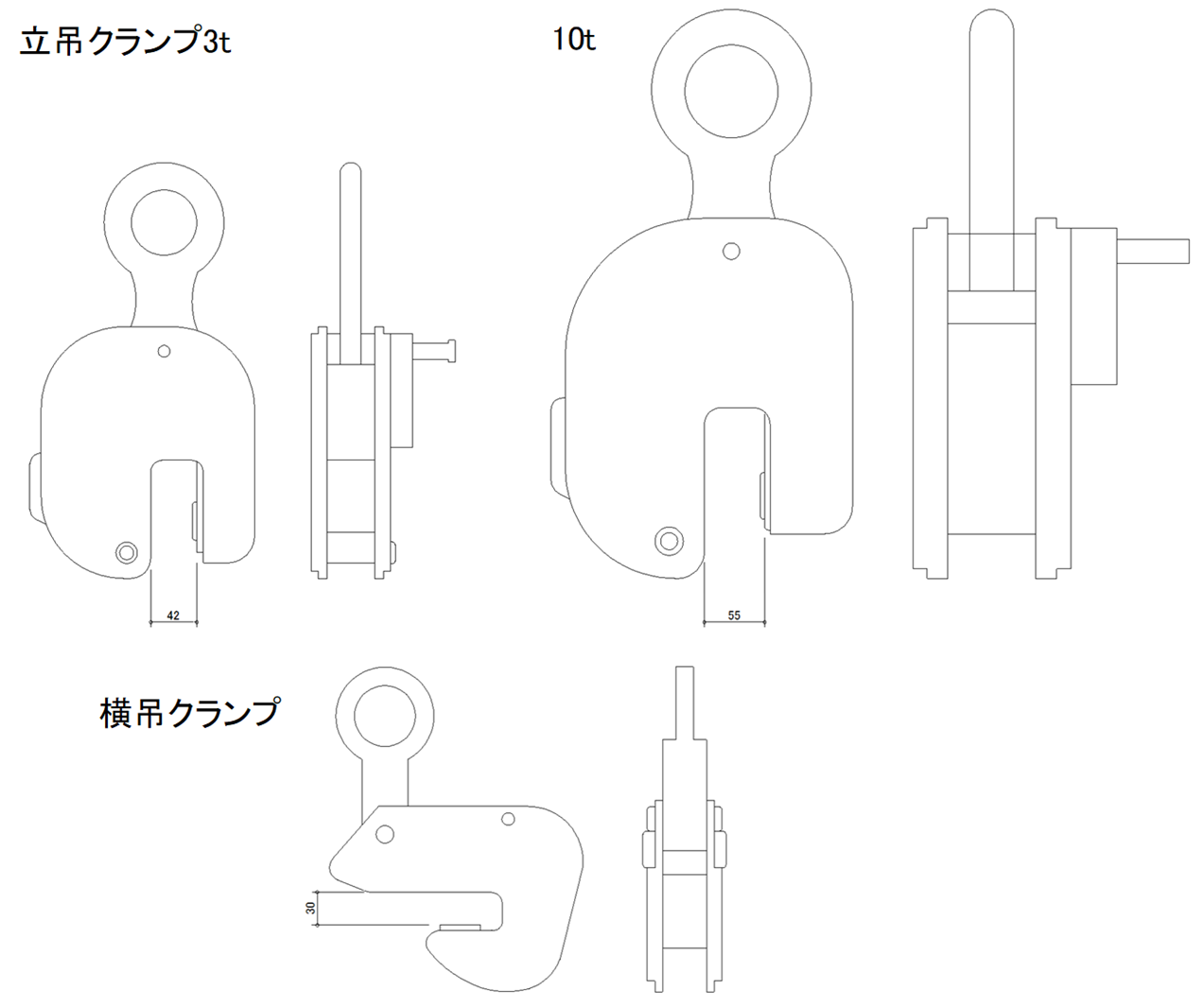

- 揚重用クランプ
- 立吊クランプ 3t
- 立吊クランプ 10t
- 横吊クランプ

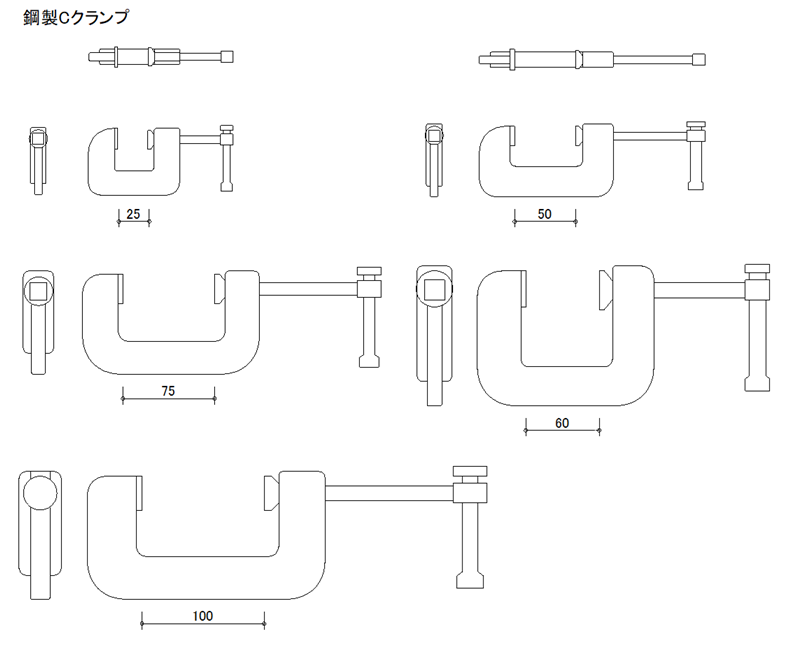

- 鋼製C型クランプ（万力、シャコマン）
- クランプ幅25mm
- クランプ幅50mm
- クランプ幅60mm
- クランプ幅75mm
- クランプ幅100mm
同義語リスト：仮設資材、仮設材、仮設図、施工計画、仮設計画、単管足場、鉄骨クランプ、フランジクランプ、マルチクラミ、マルチクランプ、シャコ万、Cクランプ、同径クランプ、異径クランプ
CADデータについて
バージョンはAutoCAD2004dwg・2004dxf・jwwです
本データは一般的な製品の寸法を参考に作成した標準モジュールの参考図です。特定のメーカー製品を正確に再現したものでありません。
