車椅子（軌跡図あり）CADデータダウンロード

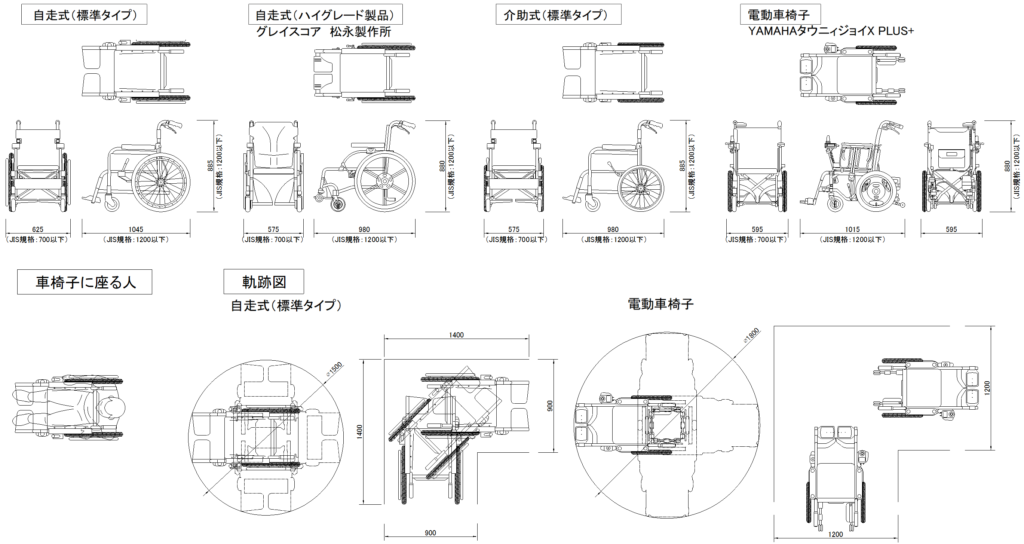

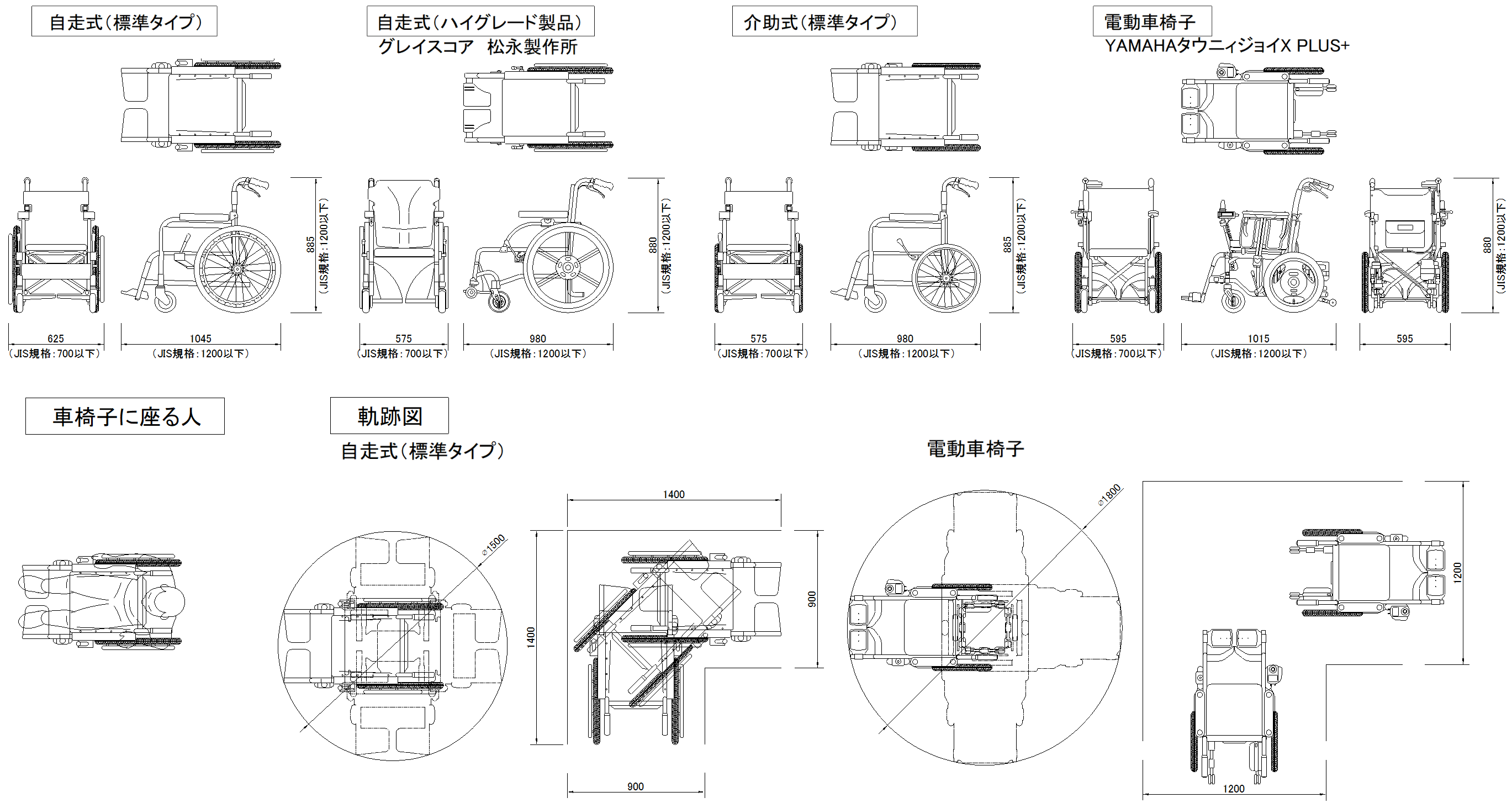

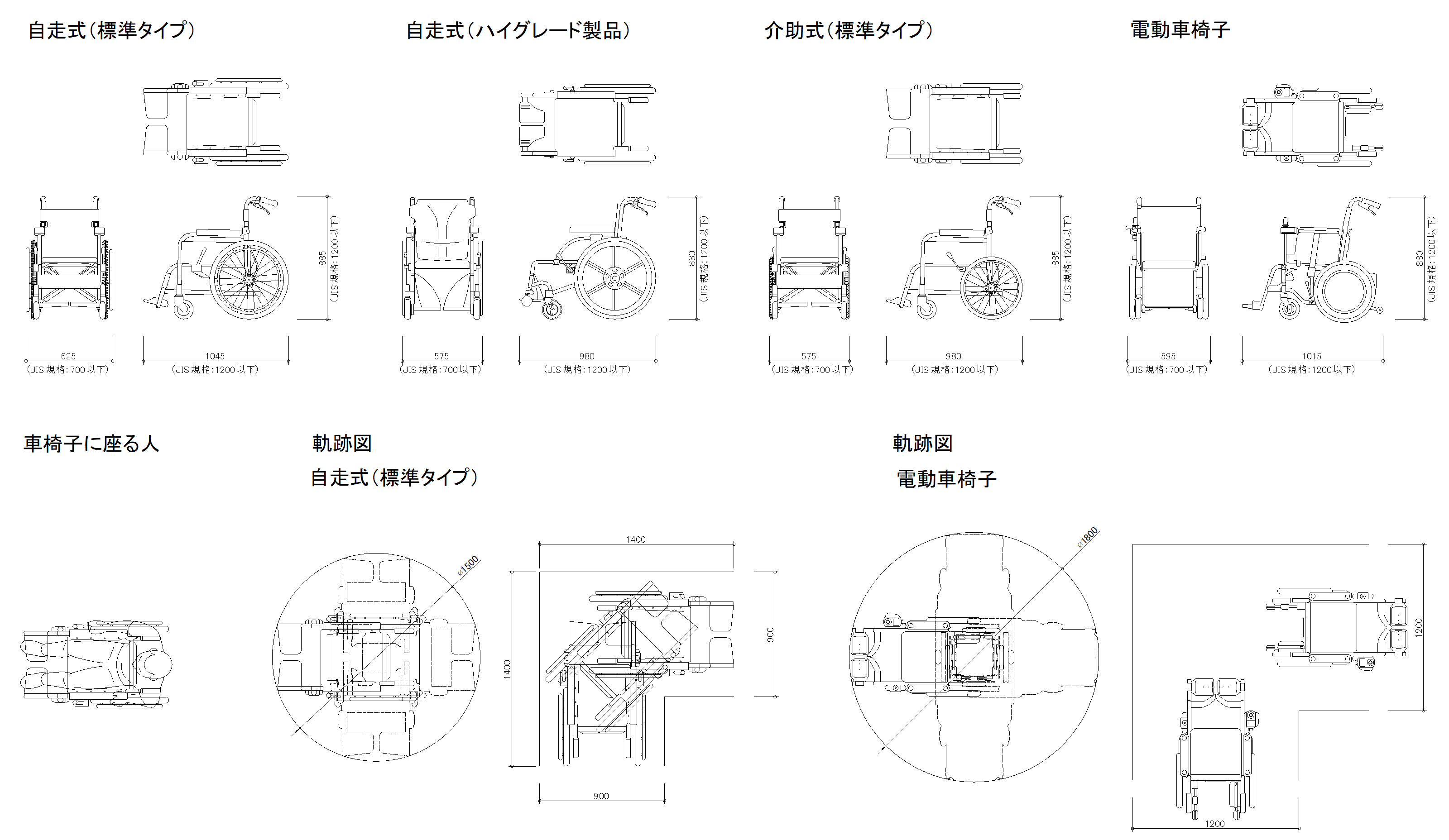

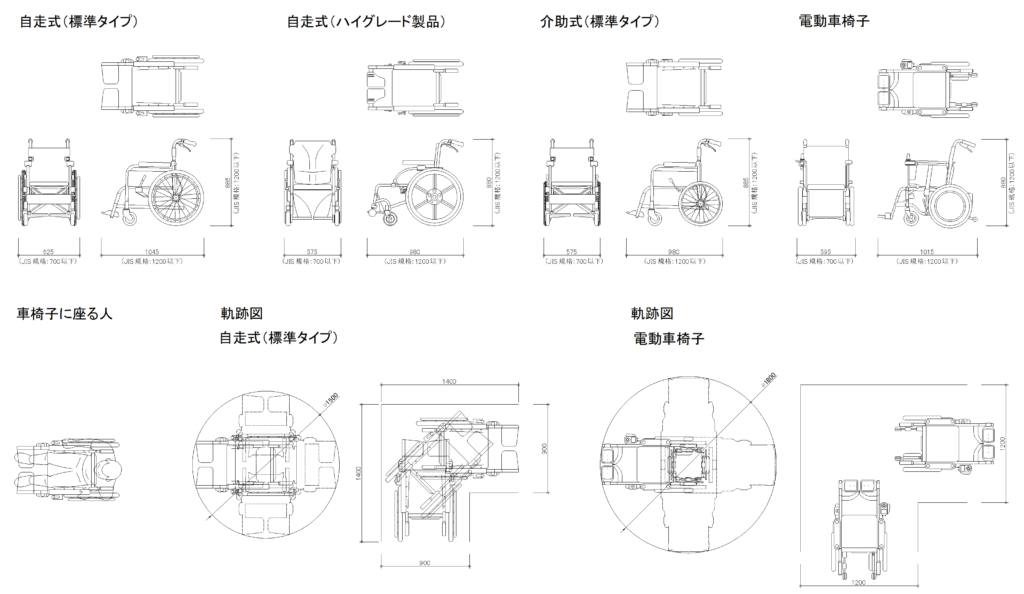

車椅子（車いす）・車椅子の軌跡図の平面図、立面図の図面データです

下記より無料ダウンロード可能です

車椅子に座る人のCADデータはこちら

建築工事標準詳細図（全118ページ）のCADデータはこちら

掲載データ情報　車椅子（車いす）仕様一覧

• 自走式車椅子（標準タイプ）
  625mm×1045mm×885mm（JIS規格：700mm×1200mm×1200mm）
• 自走式車椅子（ハイグレード）
  575mm×980mm×880mm
• 介助式車椅子（標準タイプ）
  575mm×980mm×885mm
• 電動車椅子
  595mm×1015mm×880mm
• 自走式車椅子軌跡図（最小動作寸法）
• 電動車椅子軌跡図（最小動作寸法）
• 車椅子に座る人平面図

同義語リスト：くるまいす、ウィールチェア

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです

本データは一般製品などを参考にした平均的な寸法の参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください

軌跡図は建築設計標準（国土交通省）の寸法を元に作図した参考イメージ図で、実際の軌跡とは異なる可能性がありますので、余裕を持った設計をお願いします
