ダンプトラック　CADデータダウンロード

ダンプトラックの平面図・立面図の寸法図です

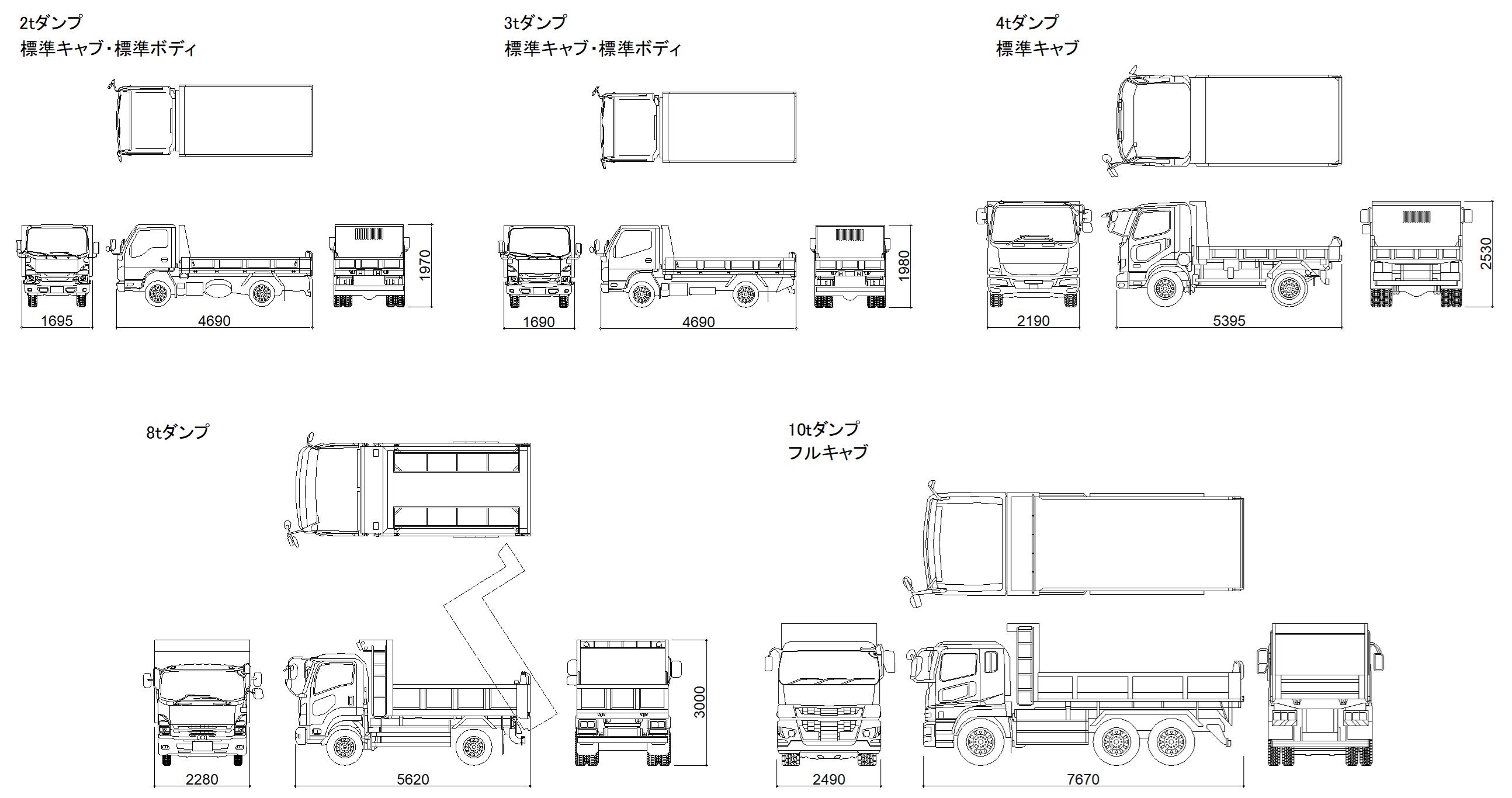

CAD図面データ-ダンプトラック

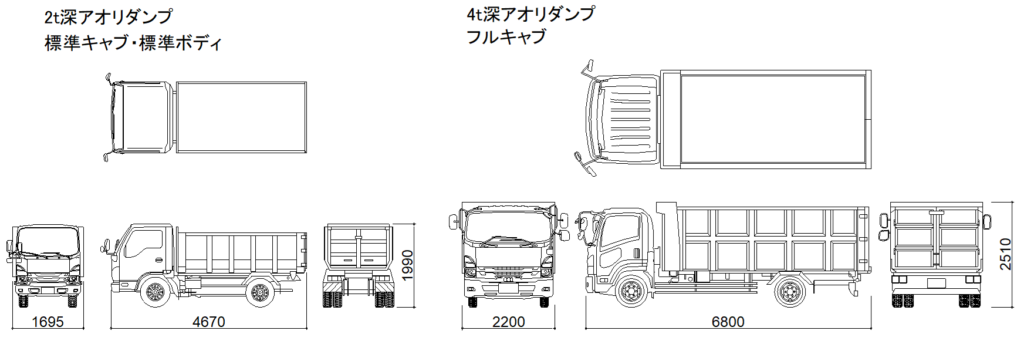

CAD図面データ-深アオリダンプトラック

下記より無料ダウンロード可能です

ダンプCADデータ[拡張子dwg]ダウンロード
ダンプCADデータ[拡張子dxf]ダウンロード
ダンプCADデータ[拡張子jww]ダウンロード

軽トラ、2t、4t、10tのトラックCADデータはこちら

掲載データ情報　ダンプトラックの仕様一覧

  • 2tダンプトラック、標準ダンプ
    （標準キャブ、標準ボディ）
  • 2t深アオリダンプトラック/2t深ダンプトラック
    （土砂禁、チップ運搬など）
  • 3tダンプトラック
    （標準キャブ、標準ボディ）
  • 4tダンプトラック、中型ダンプ
    （標準キャブ）
  • 4t深アオリダンプトラック/4t深ダンプトラック
    （軽量物運搬、産廃収集など、ロング仕様）
  • 8tダンプトラック
  • 10tダンプトラック/大型ダンプ

類語・関連語リスト：ダンプカー、ダンプ車、重機、建機、建設機械、工事車両、施工計画、仮設計画、道路工事計画、いすゞエルフ、フォワード、三菱ふそうファイター、スーパーグレート

CADデータについて

バージョンはAutoCAD2004dwg・2004dxf・jwwです

本データは、特定のメーカー製品を正確に再現したものではなく、国内メーカー製品を参考にした汎用図です。キャビン等については、いすゞ、三菱ふそう各車の外形を参考にしていますが、ダンプトラックの仕様は一般的にキャブ形式、ボディ架装、アオリ形状により寸法は大きく異なります。またJIS等の規格も存在しないため、本データはあくまで計画上の目安としてご使用ください。現場のシビアな搬入検討など詳細を要する際は、必ず実車両の寸法・形状をご確認ください
