25t、50tラフタークレーン CADデータダウンロード

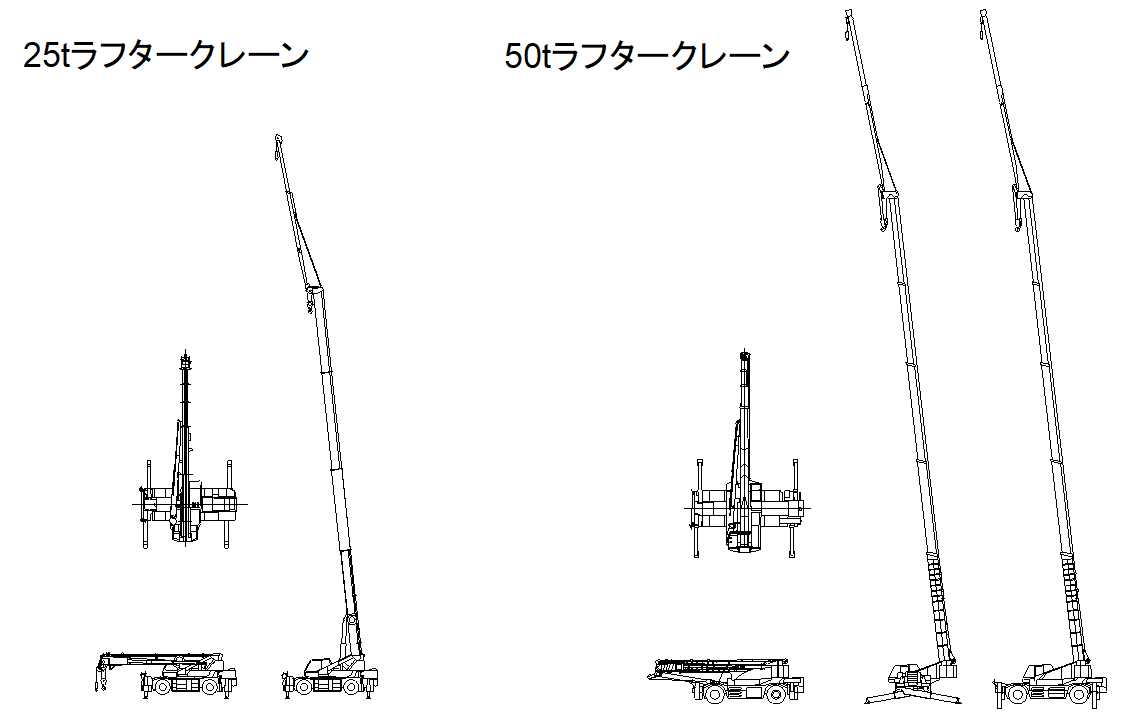

25t、50tラフタークレーンの平面図・立面図です
本データはメーカーの公式データではありません
本データはコベルコ建機様公式サイト（2024年8月時点）に掲載されている諸元およびカタログ情報を参考に、利便性を考慮して一部ディテールを簡略化した一般図です。そのため、実際の車両寸法と相違が生じる場合があります。厳密な作業範囲の検討などへの使用は避け、施工計画書等のイメージ図としてご活用いただく汎用図としてお取り扱いください
とくに、ブームを伸ばした状態の形状はカタログ等に記載がないため想定にて作図しております。ご使用の際は、必ず現場で使用される実機の仕様をご確認ください。
下記より無料ダウンロード可能です
この他建設機械などのCADデータはこちら
掲載データ情報 ラフタークレーン車の仕様
- 25tラフタークレーン（参考寸法：コベルコRK-250-9）
- 50tラフタークレーン（参考寸法：コベルコRK-500-2）
同義語リスト：ラフテレーンクレーン、オールテレーンクレーン、建設用クレーン、重機、建機、施工計画、仮設計画
CADデータについて
バージョンはAutoCAD2004dwg・2004dxf・jwwです
本データは建築施工におけるニーズの高さを踏まえ、施工計画上のあくまで「イメージ図」としての利用を想定して作成したものであり、著作権および意匠権の侵害を目的とするものではありません。当サイトは第三者の知的財産権を尊重いたします。万一、掲載データが権利を侵害しているという申し立てがあった場合、「利用規約の削除ポリシー」に基づき速やかに対応いたします
