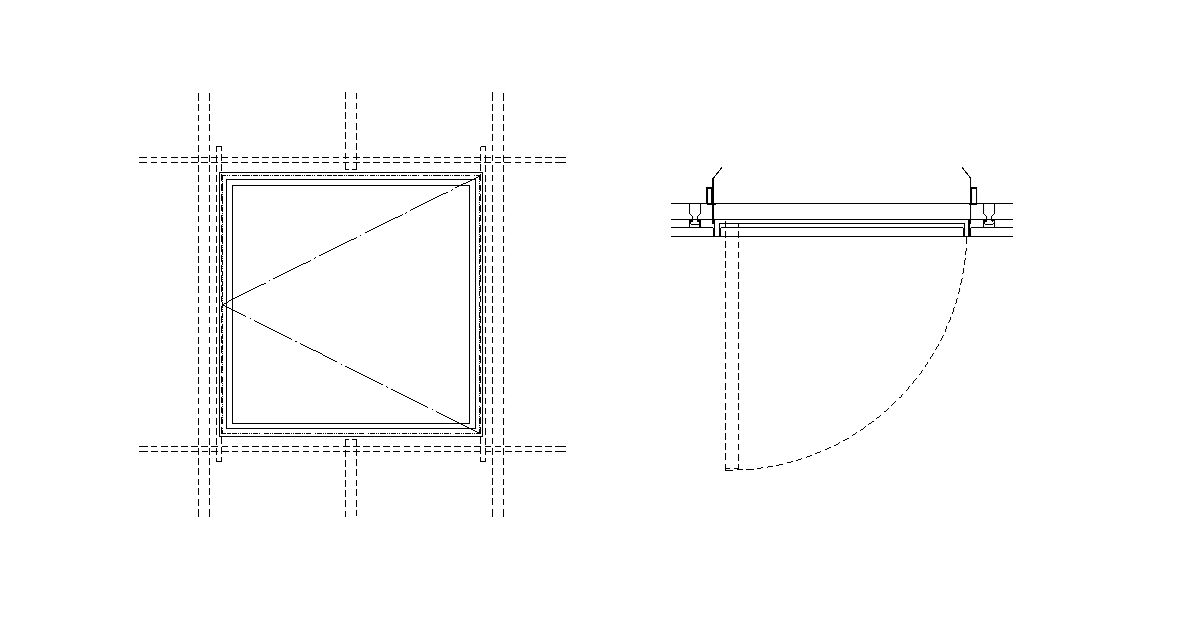

天井点検口（3タイプ・標準4サイズ）CADデータダウンロード
標準的なサイズを参考とした天井点検口の一般汎用図データです。簡略図ですので、メーカー決定前の製品詳細図が不要な図面や矩計図などでご使用ください
dwgファイルはダイナミックブロックでサイズを簡単に変更可能です
下記より無料ダウンロード可能です
天井下地（LGS）CADデータはこちら

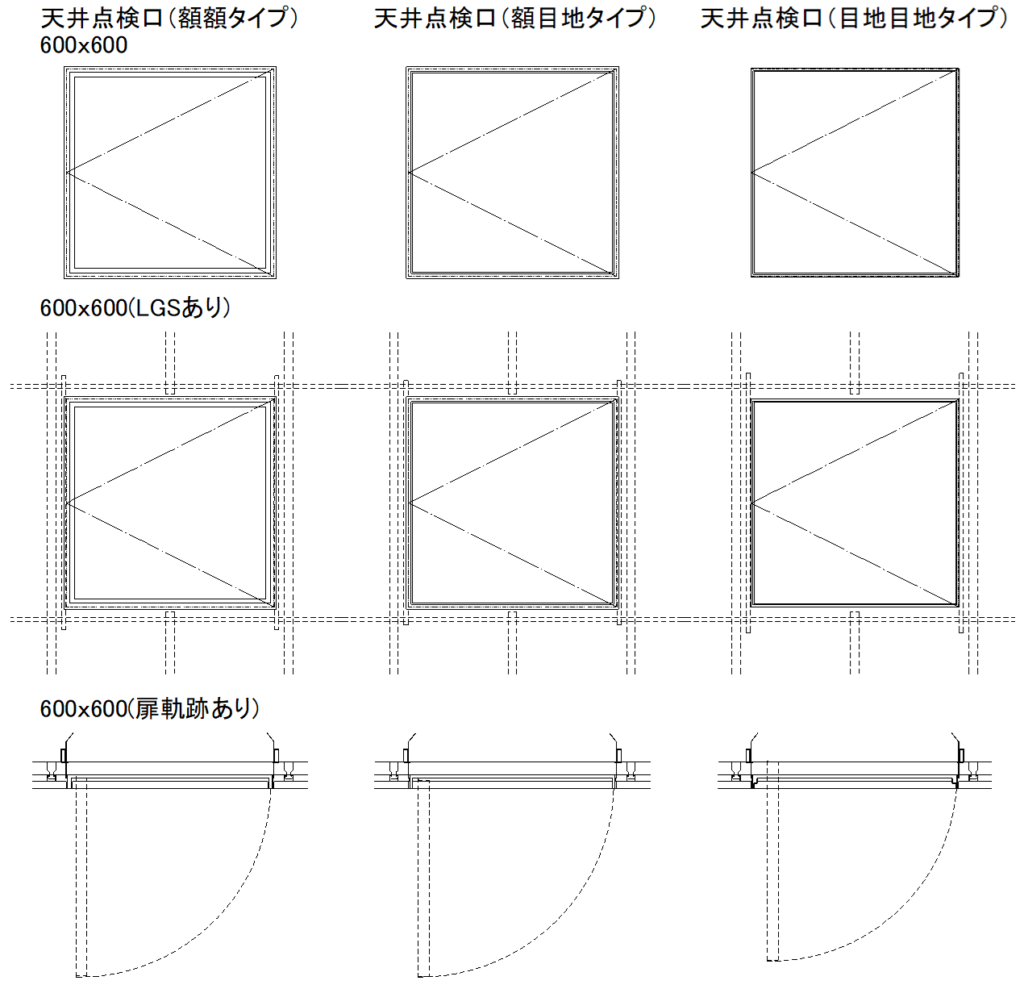

掲載データ情報 天井点検口の種類とサイズ
天井点検口はJIS規格などが無いため、一般的なメーカーに規格サイズを参考に汎用性の高いデータを作成しています。補強野縁、LGS補強、取付用補強材も簡易的に表現
- 額額タイプ（額縁タイプ）平面図（伏図）・断面図軌跡あり
※枠も扉もフレームの見付が太い一般タイプ- 600×600（600角、600□）
- 450×450（450角、450□）
- 300×300（300角、300□）
- 300×600
- 額目地タイプ 平面図（伏図）・断面図軌跡あり
- 600×600
- 450×450
- 300×300
- 300×600
- 目地目地タイプ 平面図（伏図）・断面図軌跡あり
※枠も扉もフレームの見付が細いスリムなタイプ- 600×600
- 450×450
- 300×300
- 300×600
同義語リスト：アルミ製点検口、標準図、納まり詳細図、天井伏図、ハッチ、チャンネルキャッチタイプ
CADデータについて
バージョンは2004dwg・2004dxf・jwwです
本データは一般的な製品などを参考に作成した参考用CADデータです。特定のメーカーまたは製品を正確に再現したものではありません。詳細検討の際は必ず実製品やメーカー資料で寸法・形状等をご確認ください
また、野縁や補強材の組み方や位置も簡易的ですので実施工ではメーカーの仕様をご確認ください
本データによる、不具合トラブルに関しては一切責任を負いません
